一、产品简介
英国Edwards爱德华涡旋干泵nXDS系列， 是一种干式涡旋泵，泵送速度为 6-20 m3h-1，与其他泵相比，其具有更低的极限压力、功耗和噪声级别。
nXDS 泵的设计力求实现全现场维修。
得益于智能控制功能和长达五年的保养间隔时间，这款泵的拥有成本更低，使其成为技术先进的小型干式泵的理想之选。
机载泵控制器允许：
具有自动选择功能的宽范围电压输入。
易于使用的手动控制按钮，包括待机速度控制按钮，可实现高效的流程调整。
...为了更方便地操作，还具有远程控制接口。
二、产品特点
英国Edwards爱德华涡旋干泵nXDS系列从nXDS6i、nXDS6iC、nXDS6iR、nXDS10i、nXDS10iC、nXDS10R、nXDS15i、nXDS15iC、nXDS15iR、XDS20i、nXDS20iC、nXDS20iR等多种机型。
使用时安静：nXDS 具有 52 dB(A) 的低噪声功率水平，可改善工作环境，降低环境影响。
操作简单：智能控制装置易于使用。
无污染，无需处置油：泵得到密封，提供无润滑剂和无污染物的真空解决方案。
保养间隔时间长且功耗低，因此拥有成本较低。
出色的蒸汽处理能力使 nXDS 非常适合更广泛的应用场合，可加快处理速度！
三、产品用途
高能物理
l 射束线
l 加速器
l 移动式泵推车
l 前级涡轮泵
l 激光疏散
研发
l 腔室排空
l 涂层系统
l 前级涡轮泵
电子显微镜
l TEM、SEM
l 样品镀膜机
样品制备
l 凝胶干燥机
l 手套箱
l 旋转蒸发器
l 离心机
化学
l 凝胶干燥机
l 手套箱
l 旋转蒸发器
l 离心机
l 溶剂回收
l 蒸馏/萃取/过滤
质谱分析
l GCMS、LCMS、ICPMS
l MALDI
l 表面科学
l 检漏仪和 RGA
工业
l 气体回收和再循环
l 手套箱
l 制动管路和空调排空
l 涂层系统
l 冷冻干燥
l 气瓶灌装/清空
l 制冷系统制造
l 脱气/固化（油、环氧树脂）
四、具体产品

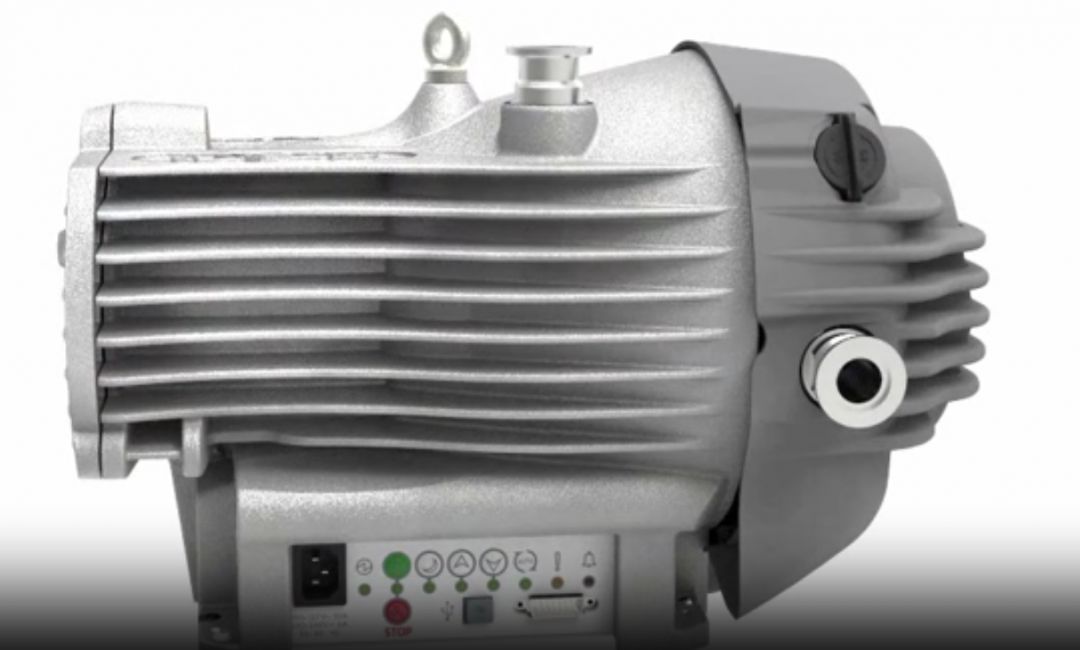

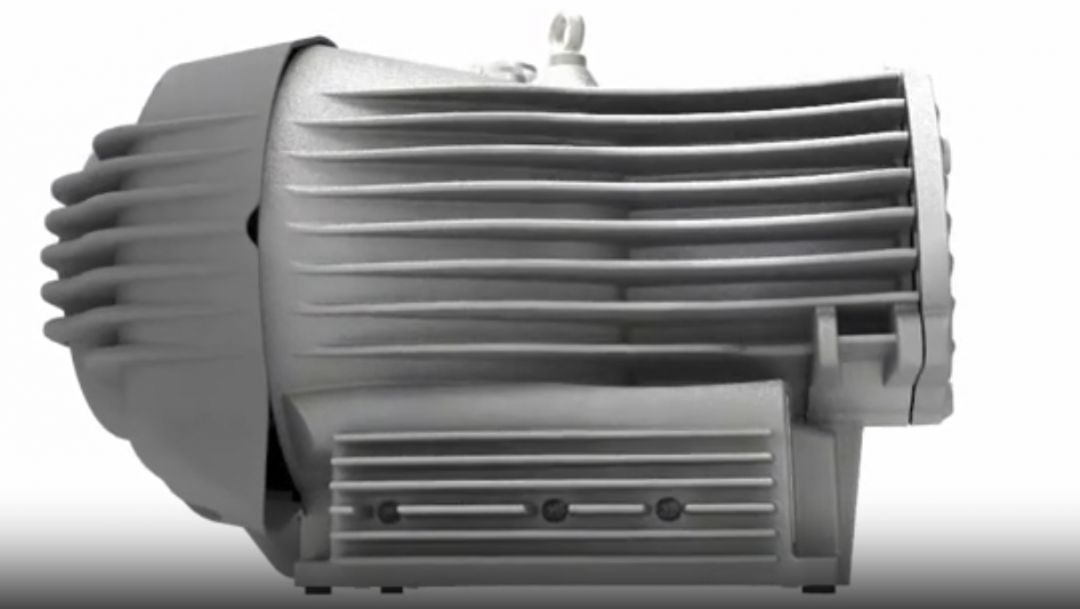

产品名称: Edwards爱德华干式涡旋真空泵
产品型号: nXDS6i
产品展商: 英国Edwards爱德华涡旋干泵
五、产品参数
nXDSi涡旋泵
Edwards nXDS是干式真空抽气领域的全新卓越产品。
nXDS将涡旋真空技术提升到了一个新的高度。性能提升、卓越的抽气能力、静音运行以及延长了的服务间隔，使nXDS成为终极的干燥选择。其抽气速度范围从6到20立方米/小时。
nXDS6i
nXDS6i是nXDS系列中的入门级性能型号。标准型号适用于多种应用场景；R型号带有气体平衡装置，C型号具有耐腐蚀性。
nXDS6i - 100-127/200-240V 单相 50/60Hz
nXDS6i是我们的标准产品型号，可在多种应用场景下运行。
特性与优势
安静运行 - 更好的工作环境
全密封设计，确保无润滑剂真空环境——无污染工艺，无需处理油污
低功耗 - 拥有成本低
智能且易于使用的控制 - 操作灵活
卓越的蒸汽处理能力 - 应用范围更广
长维护周期 - 最大化正常运行时间
六、设备尺寸
1、连接入口法兰DN 25 ISO-KF（NW25）
2、重量26.20千克
3、连接真空出口法兰DN 25 ISO-KF（NW25）
4、泄漏率1.000×10⁻⁷ Pa·m³/s
5、电源相位1-Ph：电源电压1Ph 100-127/200-240V 50/60Hz
6、尺寸长度0.432米
7、防护等级IP20
8、电源频率50Hz、60Hz
9、尺寸高度0.302米
10、尺寸宽度0.282米
11、连接器电源IEC EN60320 C14-公头（适用于电源电缆上的C13插头）
12、噪音/声级52.00分贝（A）
13冷却方式风冷（强制风扇）
14振动水平速度（rms）4.500×10⁻³m/s
七、性能参数
1、压力水蒸气最大3500.00Pa
2、容量水蒸气3.056×10⁻⁵
3、质量流量：气体压载压力极限5.00Pa
4、极限压力2Pa
5、标准转速30.00Hz
6、空气氮气泵送速度（@50Hz或默认设置下的最大值）1.722×10⁻³
八、维修步骤
（一）外观检测
主要包括机身是否有比较明显的硬伤，设备进气口、出口等是否有杂物等。
（二）加电测试
开展真空、温度、噪声、震动等方面的测试，为问题排查做好前期准备。
（三）故障维修
解决真空不理想、温度过高、噪声过大、震动等方面问题。
（四）设备测试
针对不同型号设备，开展设备的测试包括真空、温度等，并进行记录；设备运行12-48小时。
（五）出具维修报告
出具问题排查报告，包括问题排查过程、结论、修复情况、测试情况等。
（六）设备交付
专业打包，确保设备安全送到客户手上。
（七）后期跟踪
定期回访，形成良好的合作关系。
九、维修示例

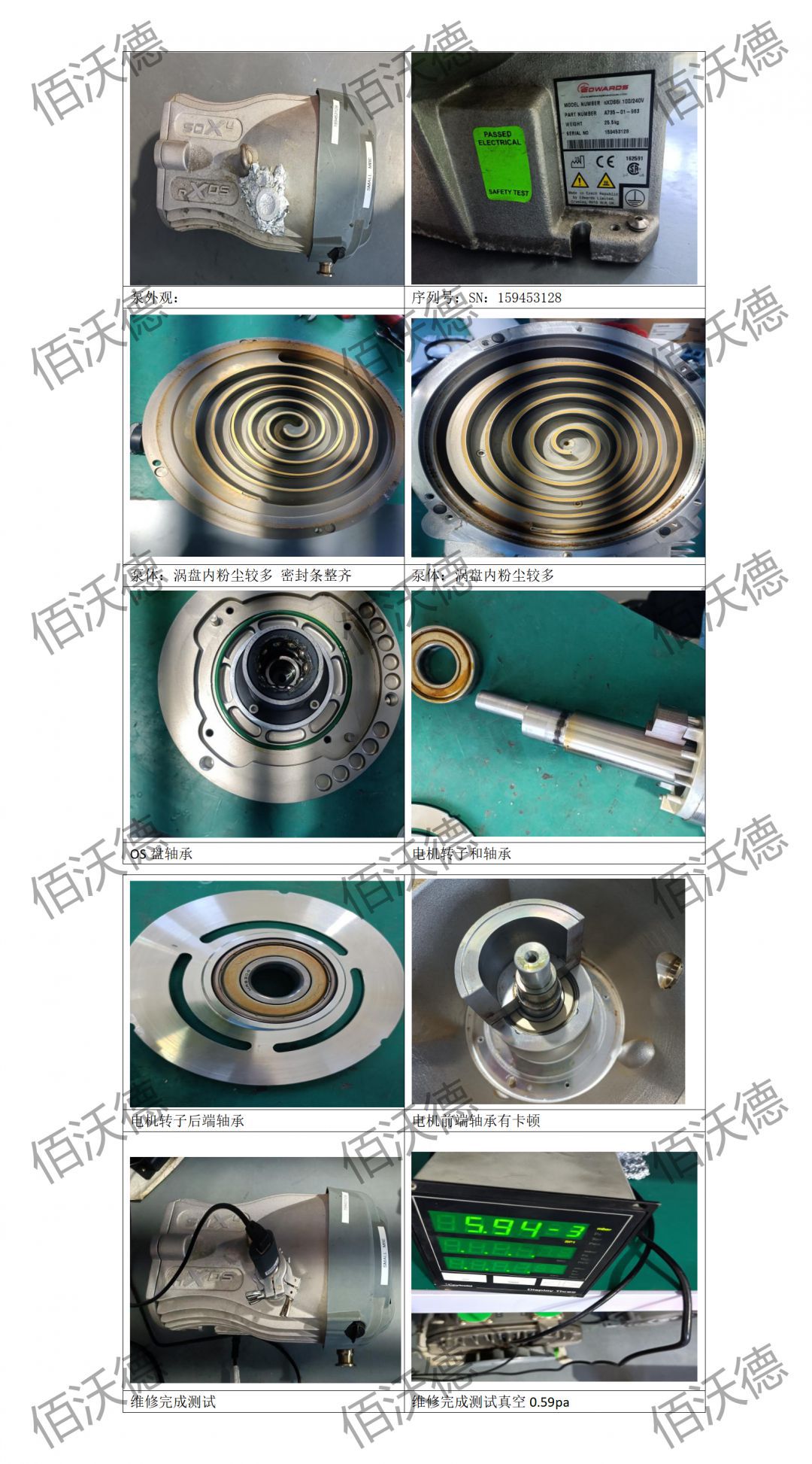

本示例主要针对英国Edwards爱德华涡旋干泵nXDS6i进行举例。
