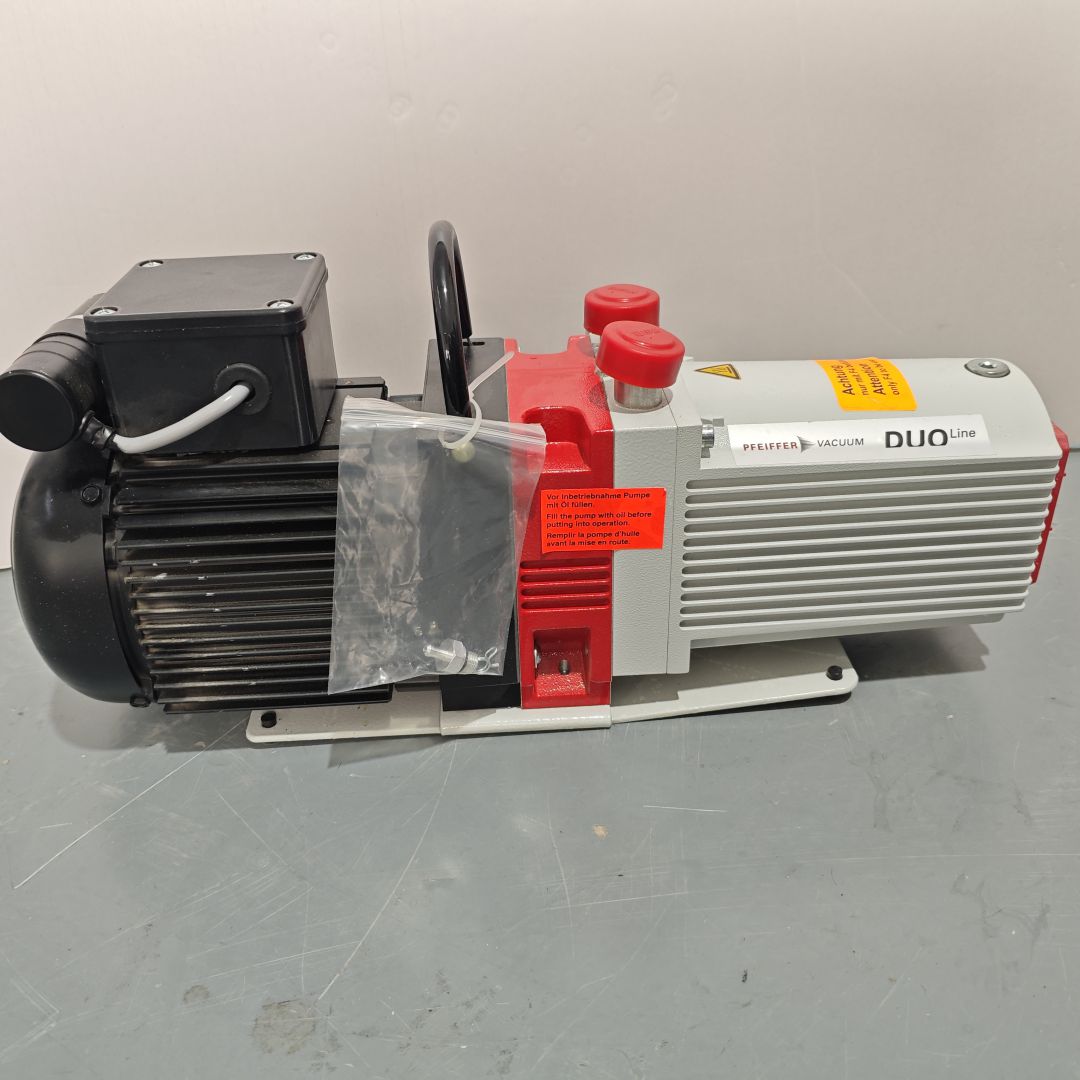

德国普发旋片泵DUO11MC

一、杂质来源与卡死原因

• 外部粉尘 / 颗粒侵入（主因）
  • 进气滤网破损、缺失或安装不当，环境粉尘、工艺碎屑（金属 / 粉末 / 油污）直接进入泵腔。
  • 抽含粉尘、蒸汽、可凝性气体时，未装前置过滤器，冷凝物与油混合形成油泥、结胶。
• 内部油泥 / 积碳生成
  • 长期不换油（超 500–1000 小时），高温氧化、乳化、碳化形成粘稠油泥。
  • 油位过低、干摩擦发热，加剧油变质与部件烧结。
• 机械磨损产生金属屑
  • 旋片 / 转子 / 泵腔长期磨损产生碎屑，与油泥混合形成硬质杂质，卡死旋片与转子。

二、拆解清洁与部件检修（已拆解，重点执行）

1. 彻底清洗所有部件

• 泵腔 / 端盖 / 转子：用无水乙醇 / 煤油 / 专用清洗剂浸泡，软布 / 尼龙刷去油泥、积碳；严禁砂纸打磨内壁。
• 旋片 / 弹簧：清洁槽内杂质；检查旋片有无裂纹、崩边、磨损（厚度磨损 > 0.1mm 必须整组更换）；弹簧疲劳 / 断裂则换新。
• 排气阀 / 阀片：清洗阀座与阀片；阀片变形、粘连、断裂需更换。
• 油路 / 油过滤器：疏通油路，更换或清洗油滤芯。

2. 关键间隙检查（普发 DUO11MC 标准）

• 旋片顶端 ↔ 泵腔内壁：0.03–0.08mm
• 转子端面 ↔ 端盖：0.02–0.05mm
• 转子 ↔ 泵腔径向：0.10–0.15mm
• 间隙超差、泵腔深划痕、部件变形：修复或更换。

3. 密封件检查

• 所有 O 型圈、轴封、垫片：老化 / 开裂 / 变形全部更换。

三、组装与试运行

1. 装配
   • 按拆解逆向组装；旋片圆弧面朝向泵腔内壁，确保自由滑动。
   • 端盖螺栓对角分次均匀紧固（推荐扭矩：6Nm），每步盘车无卡滞。
2. 换油（关键）
   • 加注普发原厂指定真空泵油（不可混用 / 代用）。
   • 油位至视镜1/2–2/3；开机开气镇运转 10 分钟，排气后补油至标准位。
3. 试运行
   • 空载点动、短转，确认无杂音、无卡死、温度正常（≤80℃）。
   • 测真空度应恢复至标称极限（DUO11MC 约10⁻³mbar）。

四、预防杂质再次进入（长期稳定）

• 进气口必装过滤器
  • 粉尘工况：前置粉尘过滤器（定期吹扫 / 更换）。
  • 蒸汽 / 可凝气：气镇常开+ 冷凝器 / 分子筛捕集器。
• 严格油品管理
  • 常规：500–1000 小时 / 3–6 个月换油。
  • 恶劣工况：200–500 小时换油；油发黑 / 乳化 / 变稠立即更换。
  • 换油：趁热放油→新油冲洗→再加注。
• 定期维护
  • 每1–2 年 / 2000 小时拆解清洁、检查旋片 / 弹簧 / 阀片。
  • 每周查油位、油质、温度、异响。

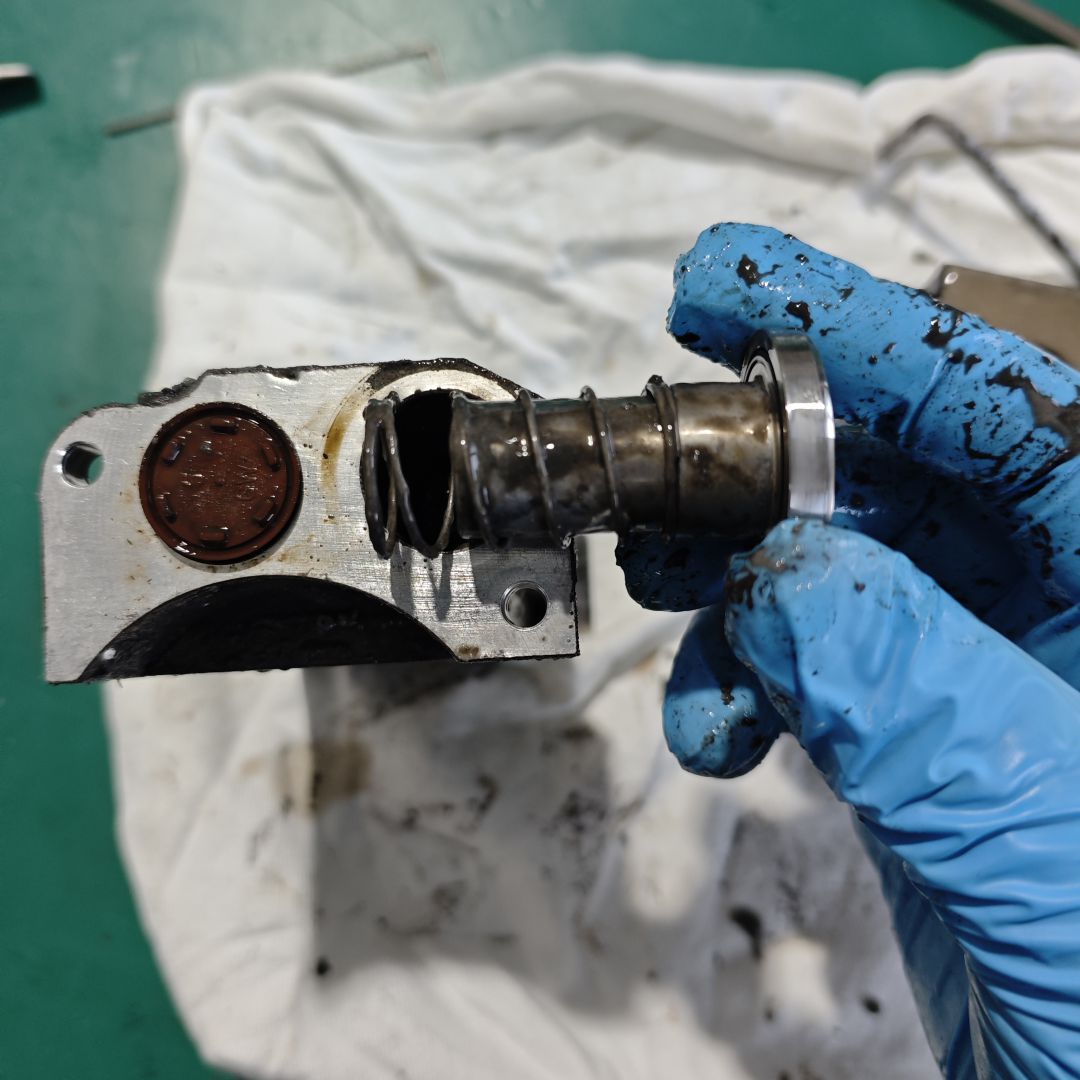

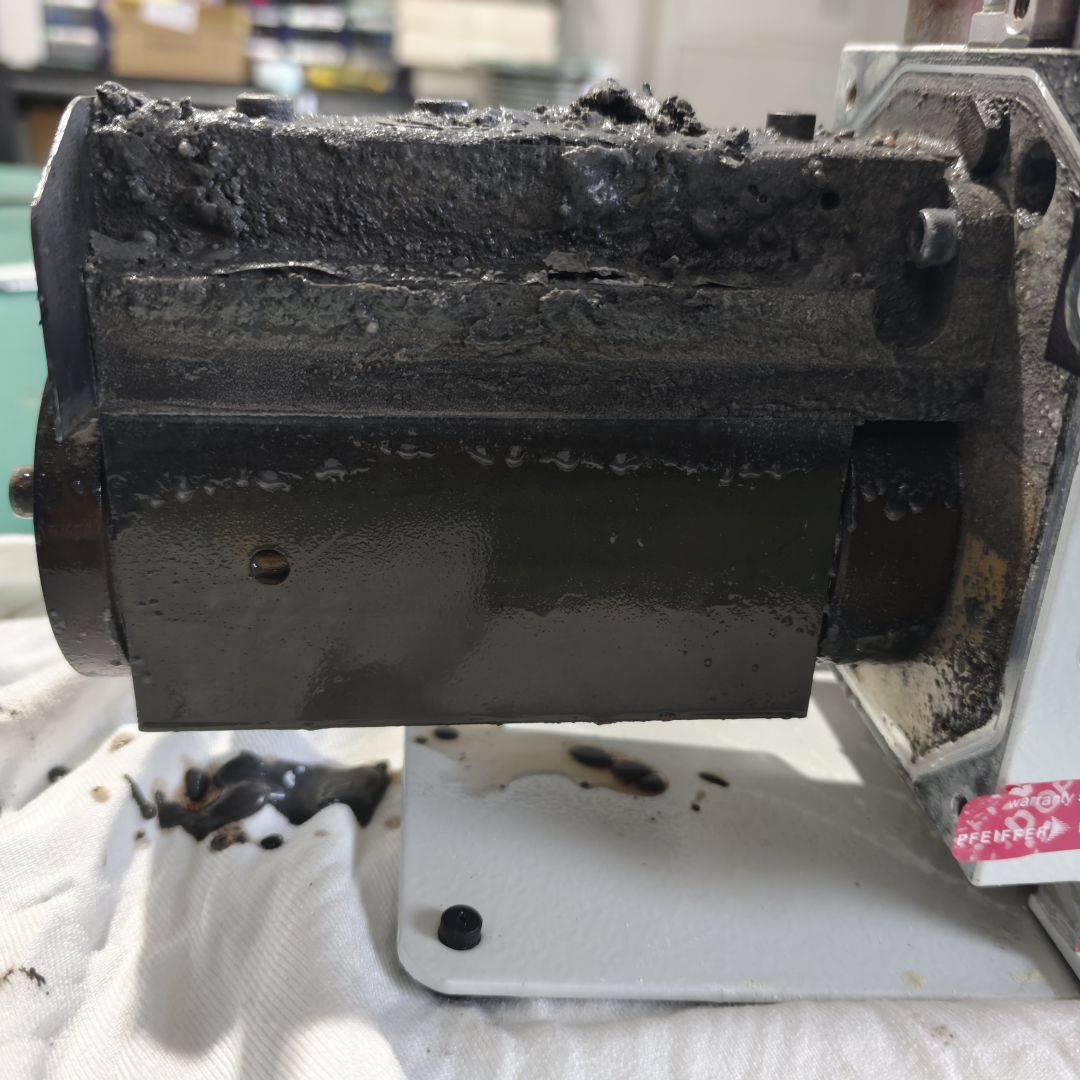

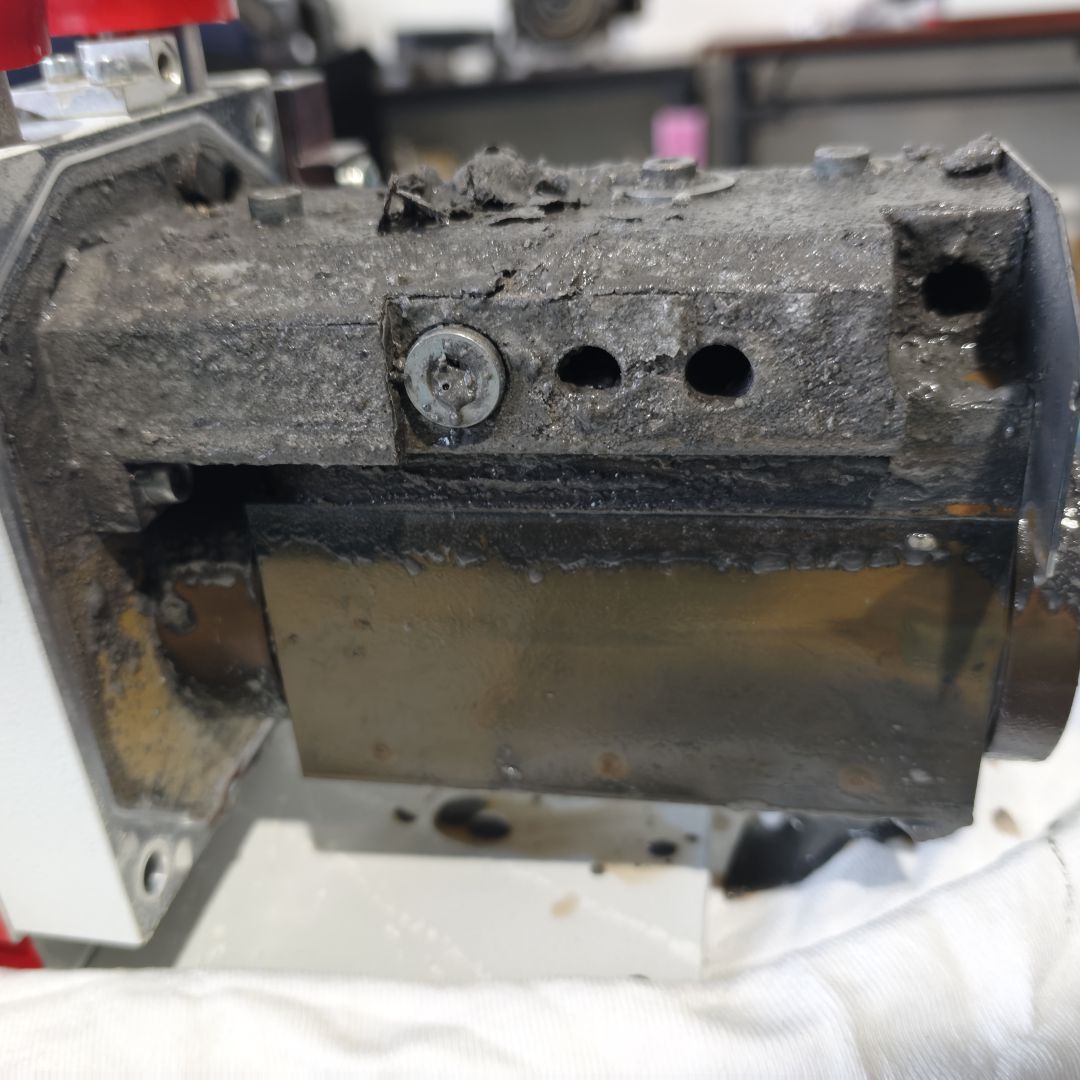

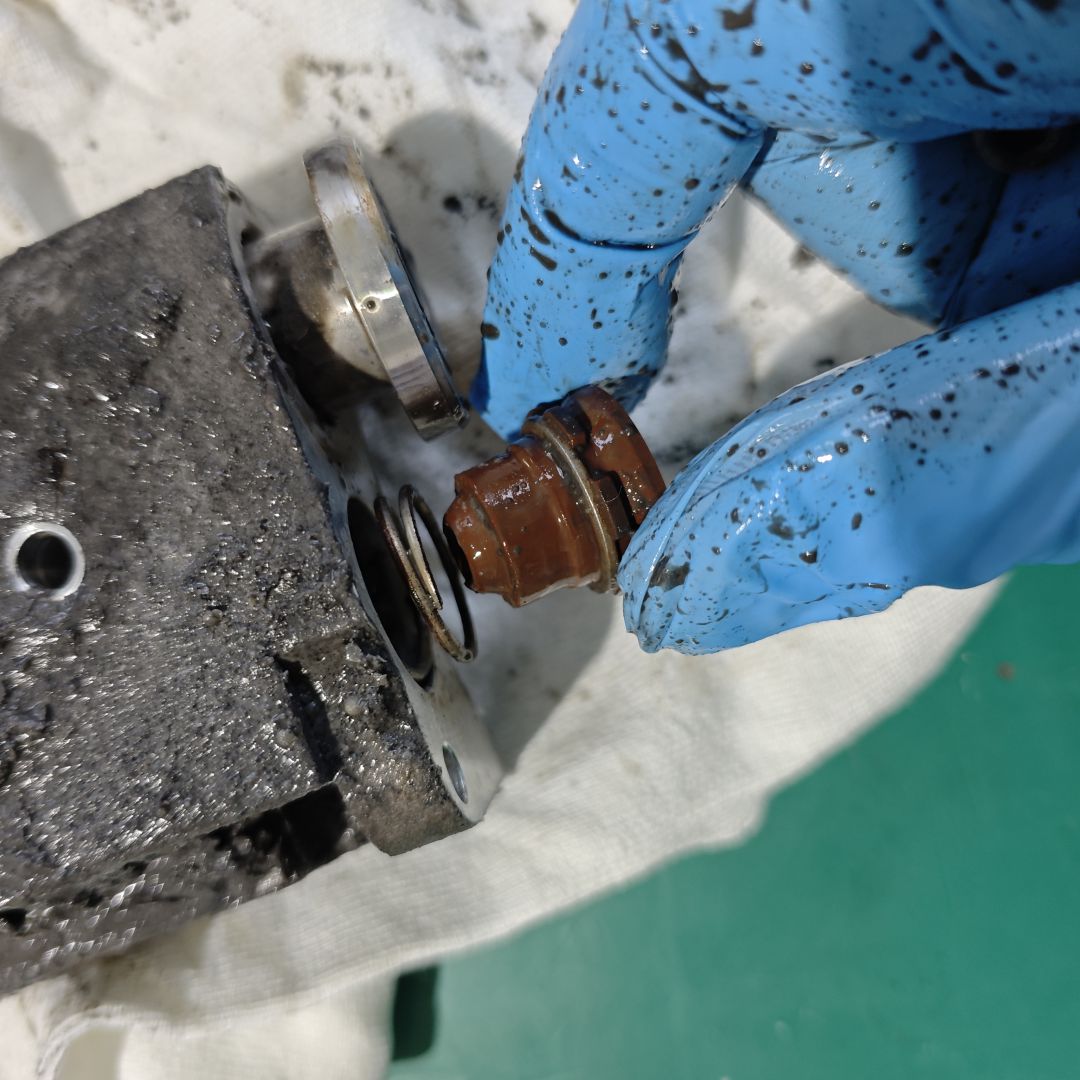

  • 五、图片
  •
  •
  •
  •
  •
