一、维修步骤
（一）外观检测

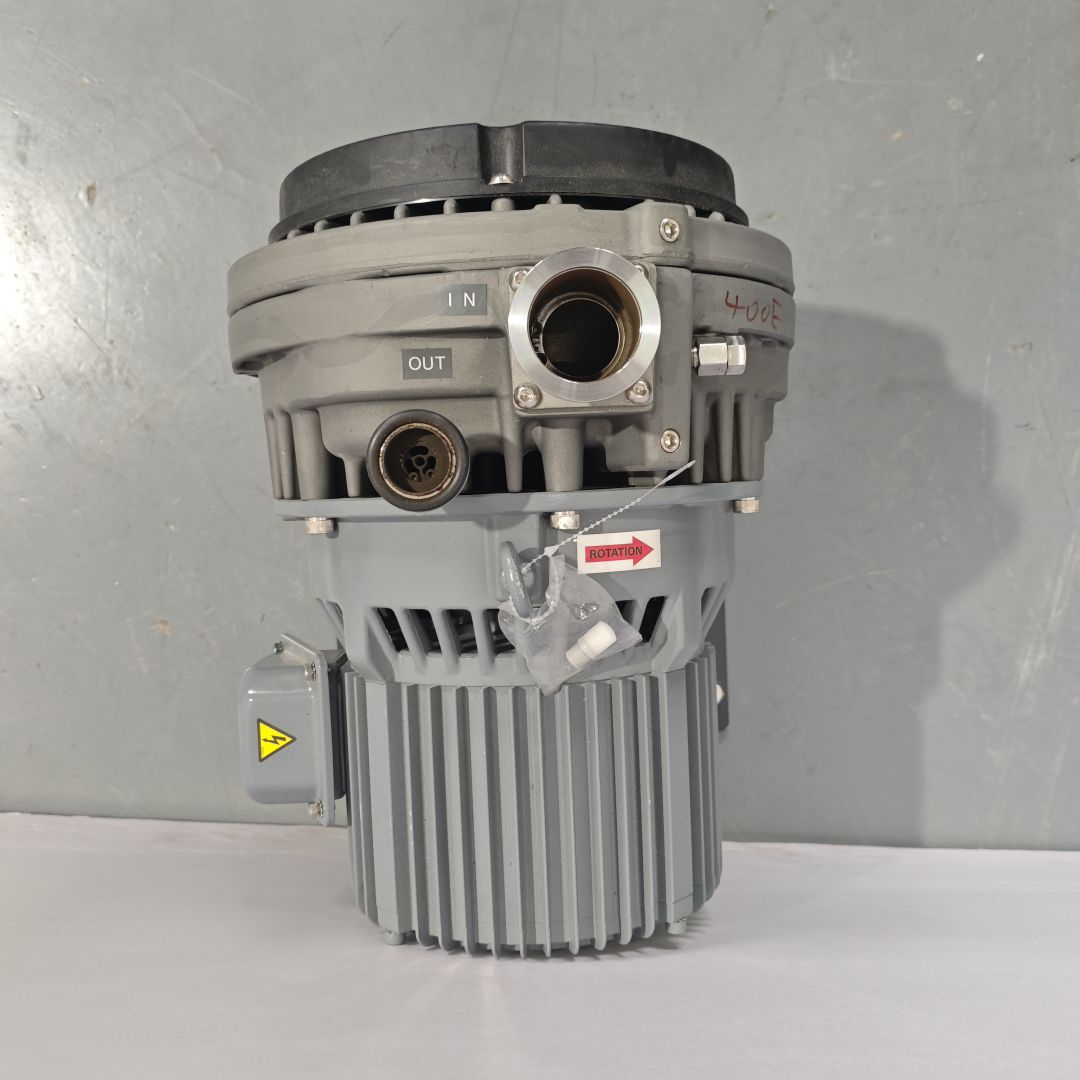

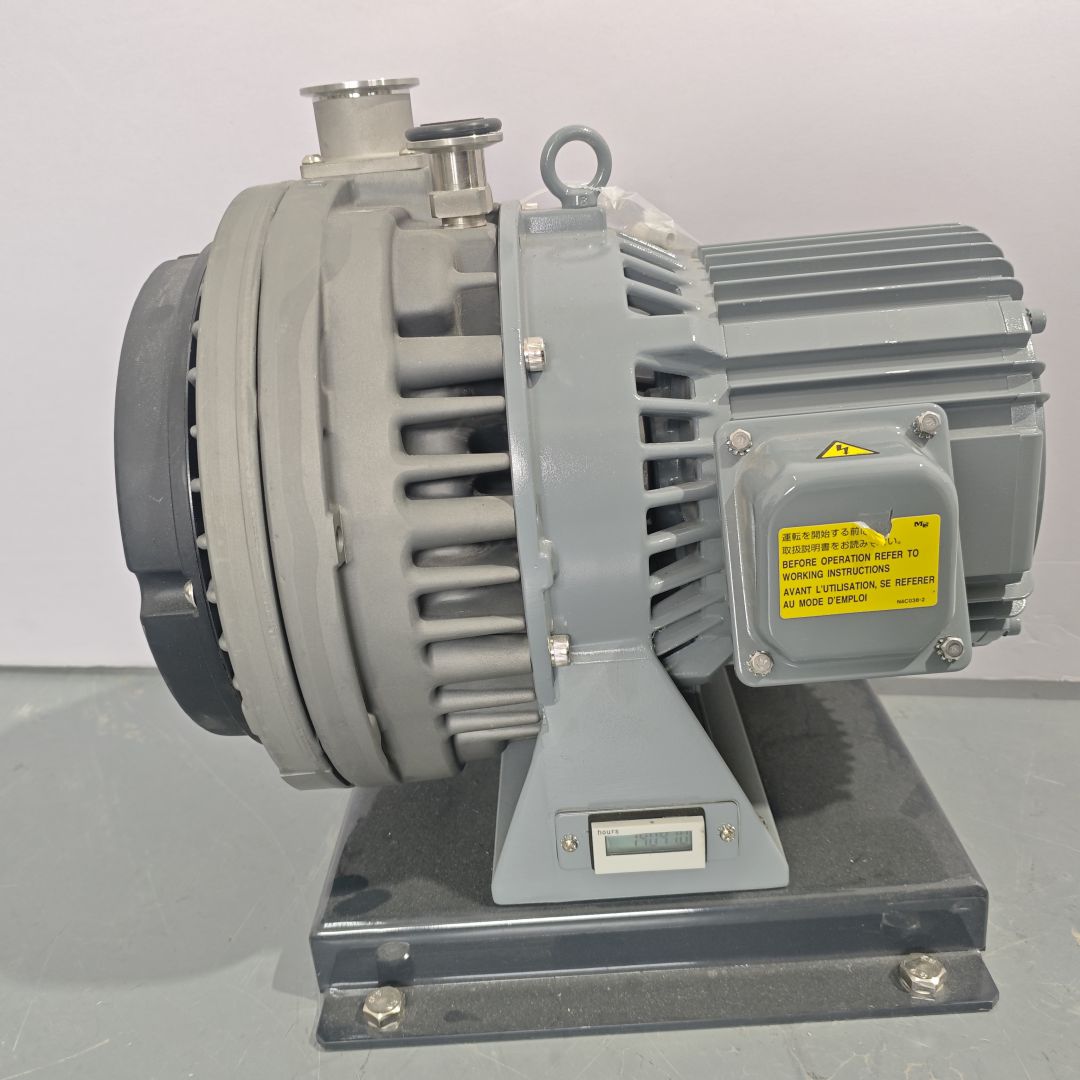

全面检查 ISP-500C 涡旋干泵整体机身，排查壳体磕碰、结构变形、表面破损划痕等硬性机械损伤；

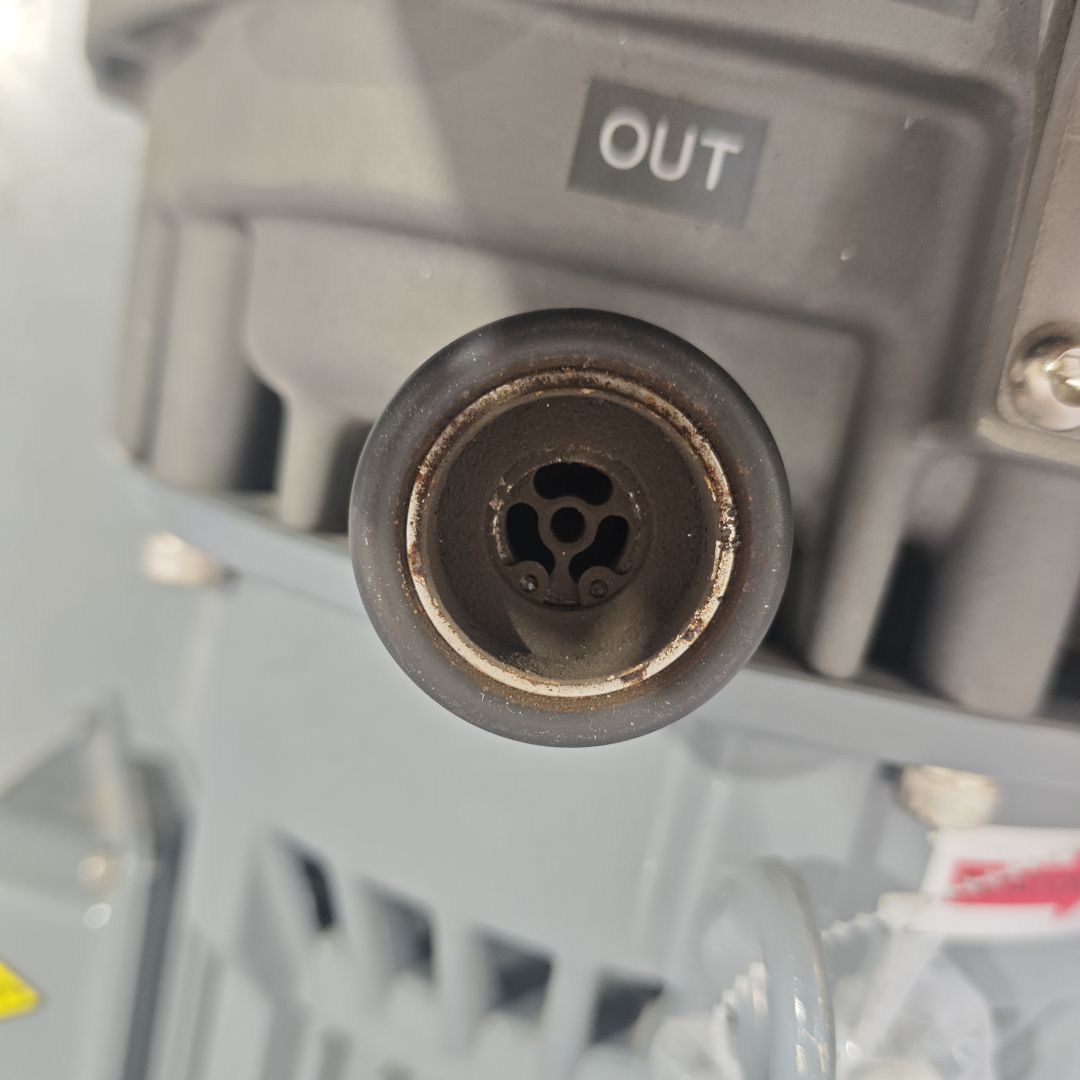

彻底清理检查设备进气口、出气口、散热风道及泵体外围结构，清除积尘、杂物、纤维堵塞物；
检查整机护罩、固定螺栓、管路接头、密封结构完好性，全面排查外观及安装结构类基础隐患。
（二）开机加电检测
设备安全检查无误后通电试运行，实时检测整机真空性能、泵体及电机运行温度、运行噪音、机身振动、运转平稳度等核心参数；
详细记录设备初始运行数据，精准定位异响来源，判定故障原因为
OS 盘轴承磨损、松旷、疲劳损伤，锁定核心故障部件，为拆解维修提供准确依据。
（三）针对性故障维修
-
设备完全断电、上锁挂牌，关闭进出气阀门，释放泵内残余压力，断开外接管路，做好安全防护；
-
依次拆卸泵体外壳、防护盖板、OS 盘端盖、轴承压盖等部件，拆解过程做好位置标记、配件分类存放；
-

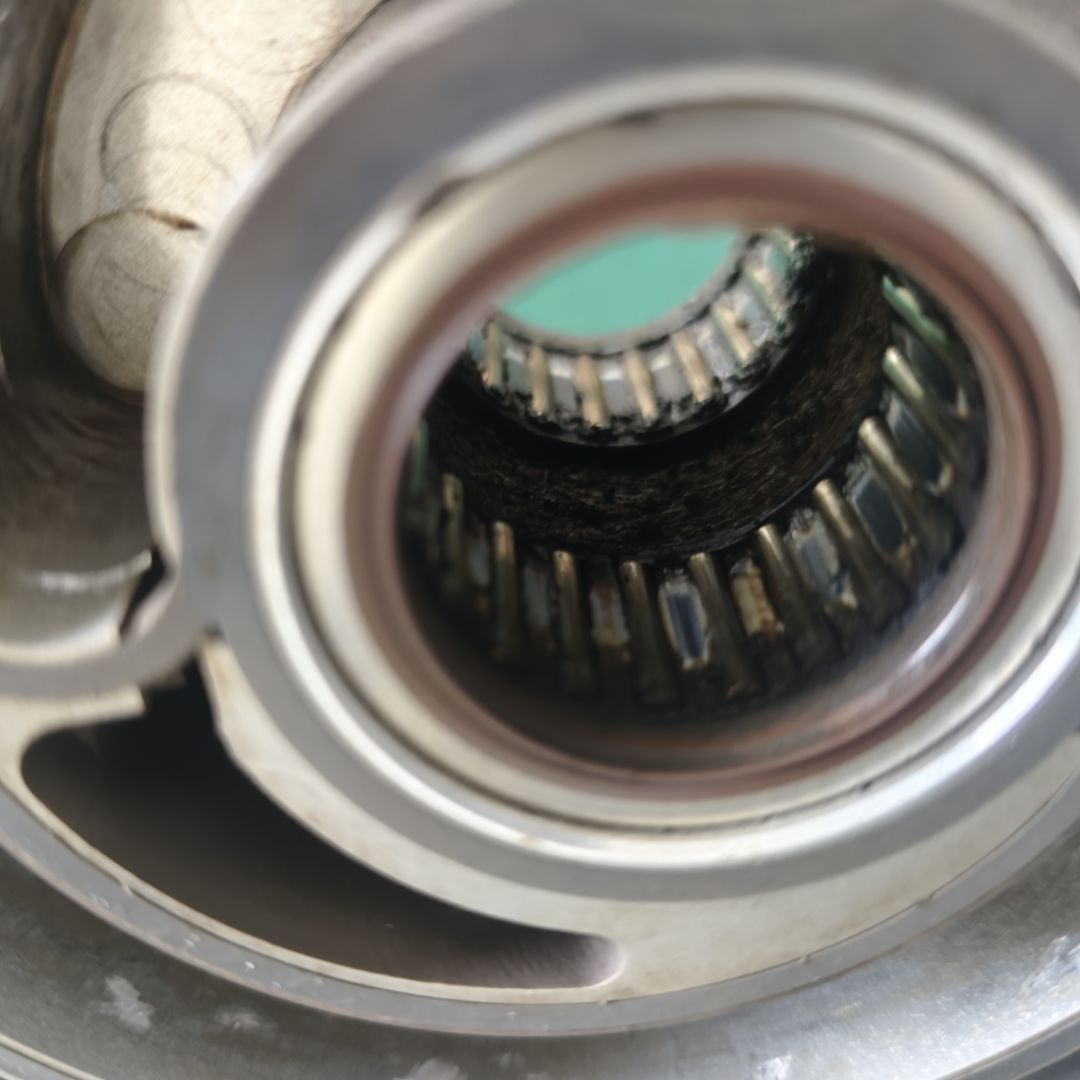

拆解检查 OS 盘总成，拆解取出损坏 OS 盘轴承，检查轴承滚道、钢珠、保持架磨损、点蚀、缺油、间隙过大等问题，确认轴承失效是设备异响主要原因；
-
彻底清洁 OS 盘轴颈、轴承座腔体，清理旧润滑脂、金属碎屑及杂质，检查配合面磨损情况；
-
更换同型号原装 OS 盘专用轴承，按原厂工艺规范精准压装 / 热装，加注岩田专用耐高温长效润滑脂，校准轴承间隙与轴向窜动量；
-

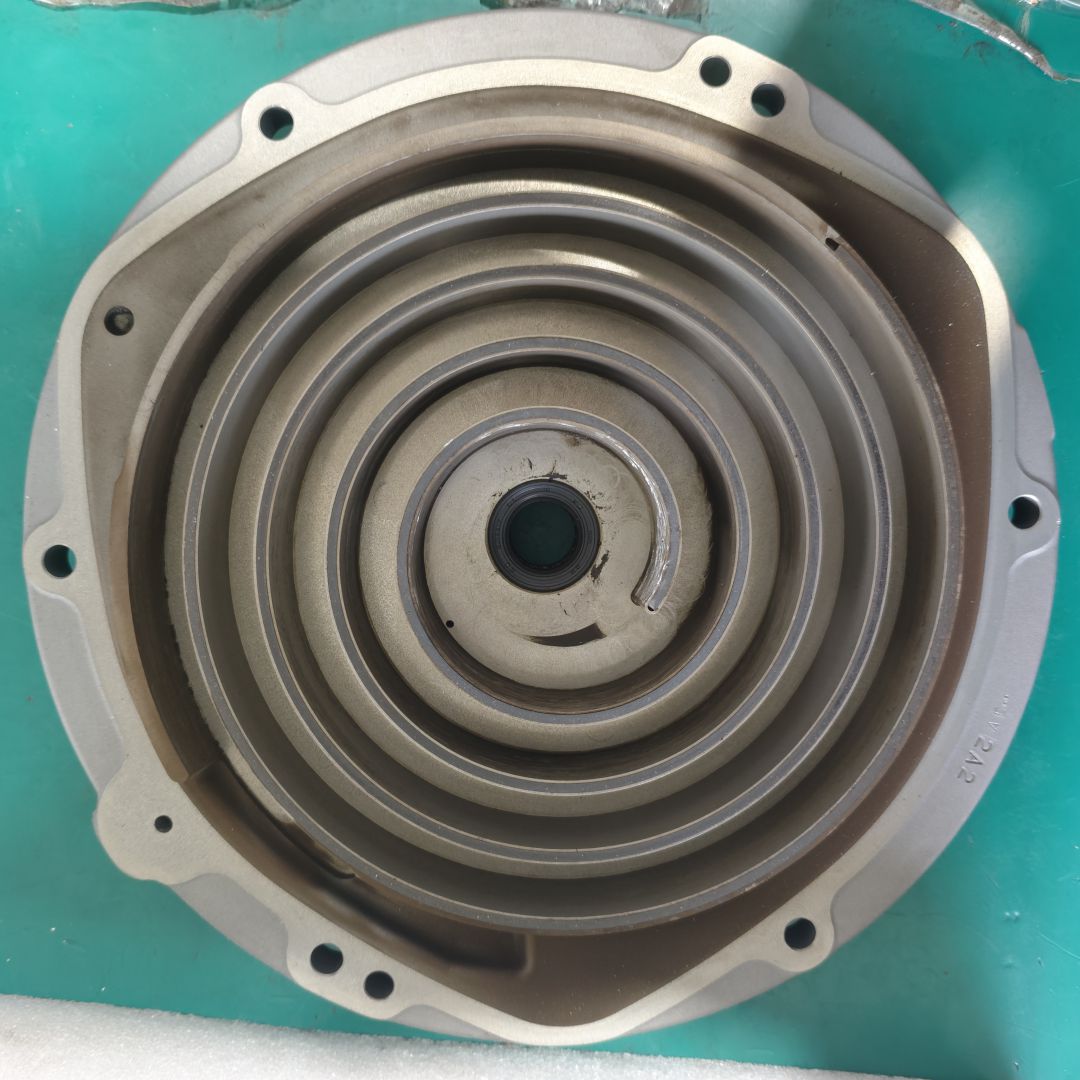

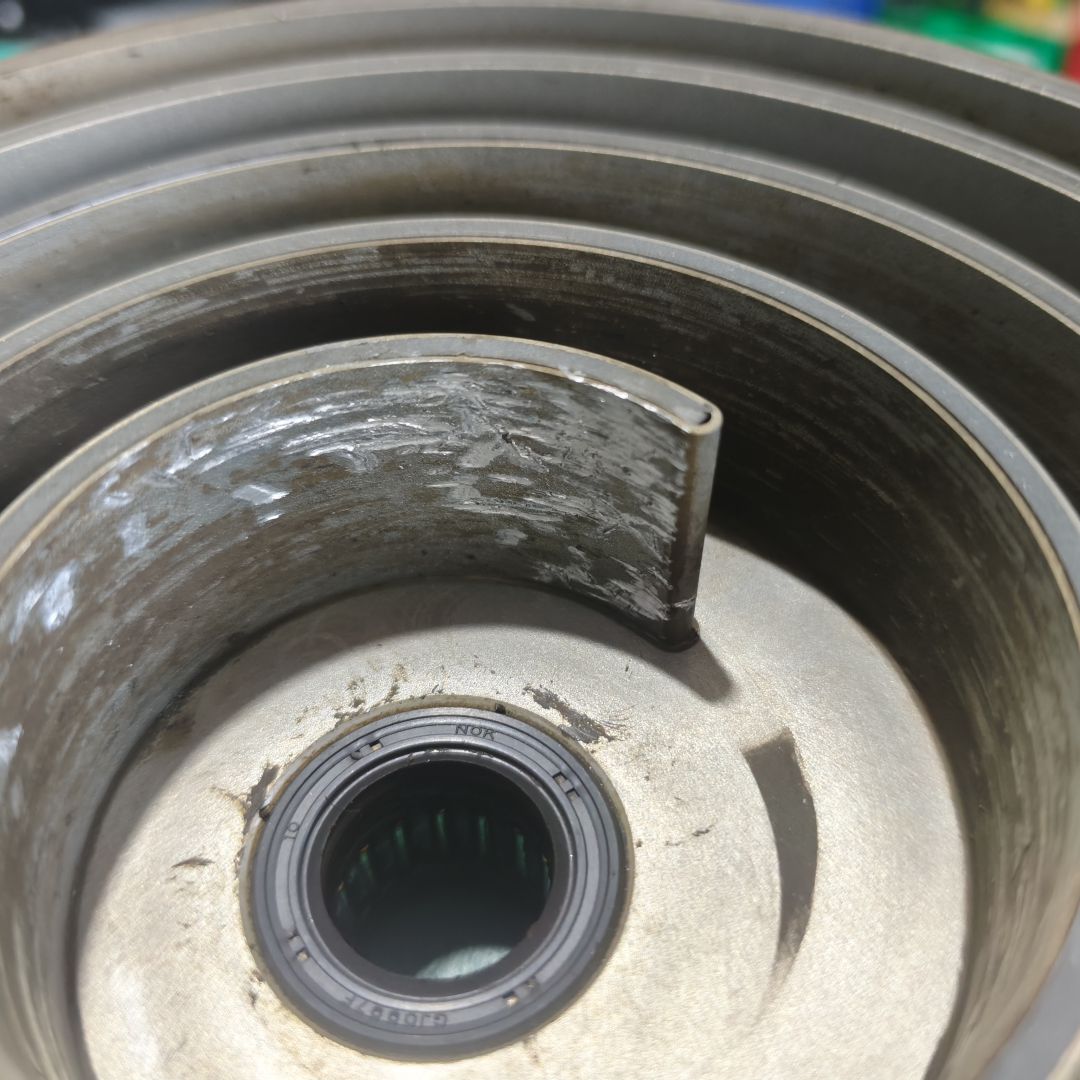

同步检查涡旋盘、密封件、O 型圈、缓冲件等易损件，老化、磨损部件同步更换；
-
严格按照拆解逆序回装各部件，对角分次均匀锁紧螺栓，恢复泵体总成及管路连接，保证密封严密、装配到位。
（四）整机满载测试
维修装配完成后，对照岩田 ISP-500C 原厂技术标准，对真空度、运行温度、运行噪音、机身振动、运转工况进行全项复测，逐项留存测试数据；
先点动试车，确认无卡滞、无异常摩擦、异响完全消除后，分别进行空载、额定负载连续运行测试，持续运行
12–48 小时；
全程监测设备运行状态，确认 OS 盘轴承温升正常、振动平稳、无异常噪音，充分验证维修质量，保障设备长期稳定运行。
（五）编制维修报告
整理本次维修全部过程资料，出具正式故障维修报告；
内容包含：设备型号信息、故障现象描述、全方位排查流程、
OS 盘轴承损坏故障成因、维修整改方案、配件更换明细、维修前后参数对比、全项检测数据及设备最终运行状态说明。
（六）售后后期跟踪
建立 ISP-500C 设备专属售后档案，登记维修日期、更换配件、检修内容及运行参数；
定期开展客户回访，跟进设备现场使用工况、负荷强度、长期运行状态；
实时解答设备操作、日常保养、定期维护等技术问题，提供持续售后技术支持，保障设备稳定投产使用。
二、示意图标注说明
