一、维修步骤
（一）外观检测

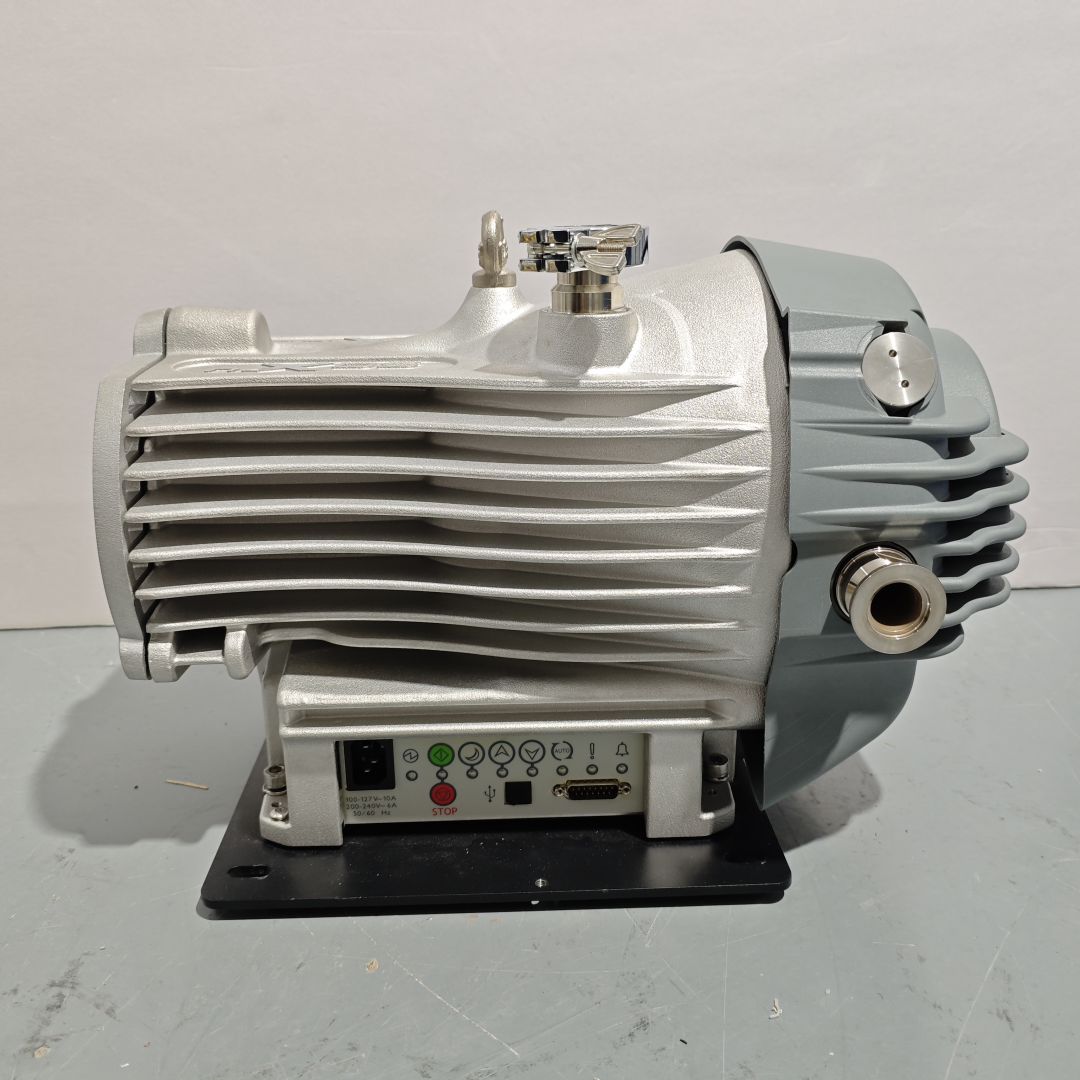

全面检查爱德华 nXDS15iR 涡旋干泵整机机身，排查外壳、泵体、底座有无磕碰、变形、裂纹及表面划痕损伤；

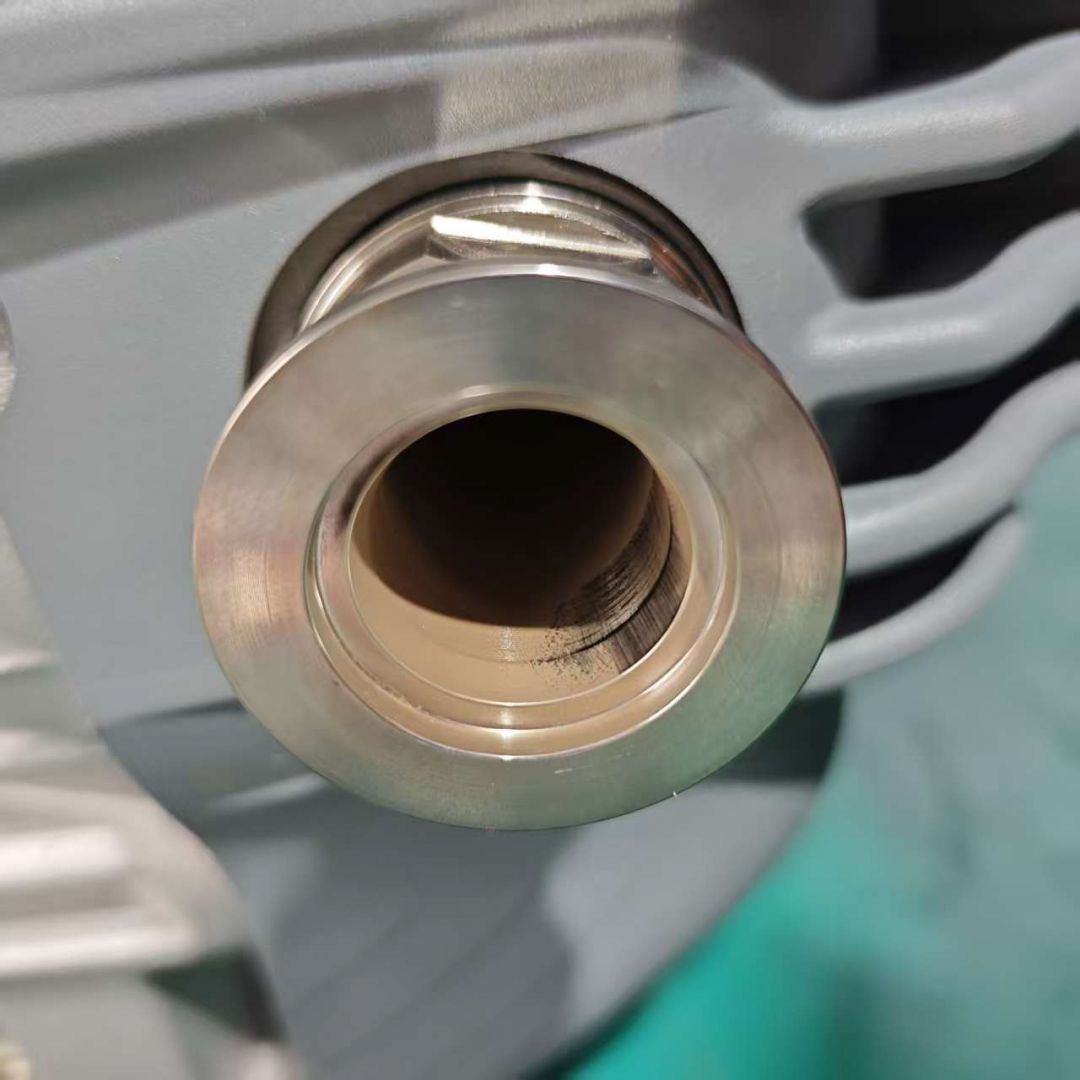

仔细清理设备进气口、出气口、散热格栅及泵体周边结构，清除积尘、杂物、粉尘堵塞物；
检查外围护罩、固定螺丝、管路接头完好性，排查外观及机械结构类基础隐患。
（二）开机加电检测
设备安全检查后通电试运行，全面检测整机真空性能、运行温升、运行噪音、机身振动等核心运行参数；
记录设备初始运行状态及异响特征，判断异响源自泵体后端传动位置，精准锁定故障原因为
后盘轴承磨损失效，为拆解维修提供依据。
（三）针对性故障维修
设备断电停机并挂牌锁机，关闭进出气阀门，释放泵内残余压力，断开外接真空管路与控制线；

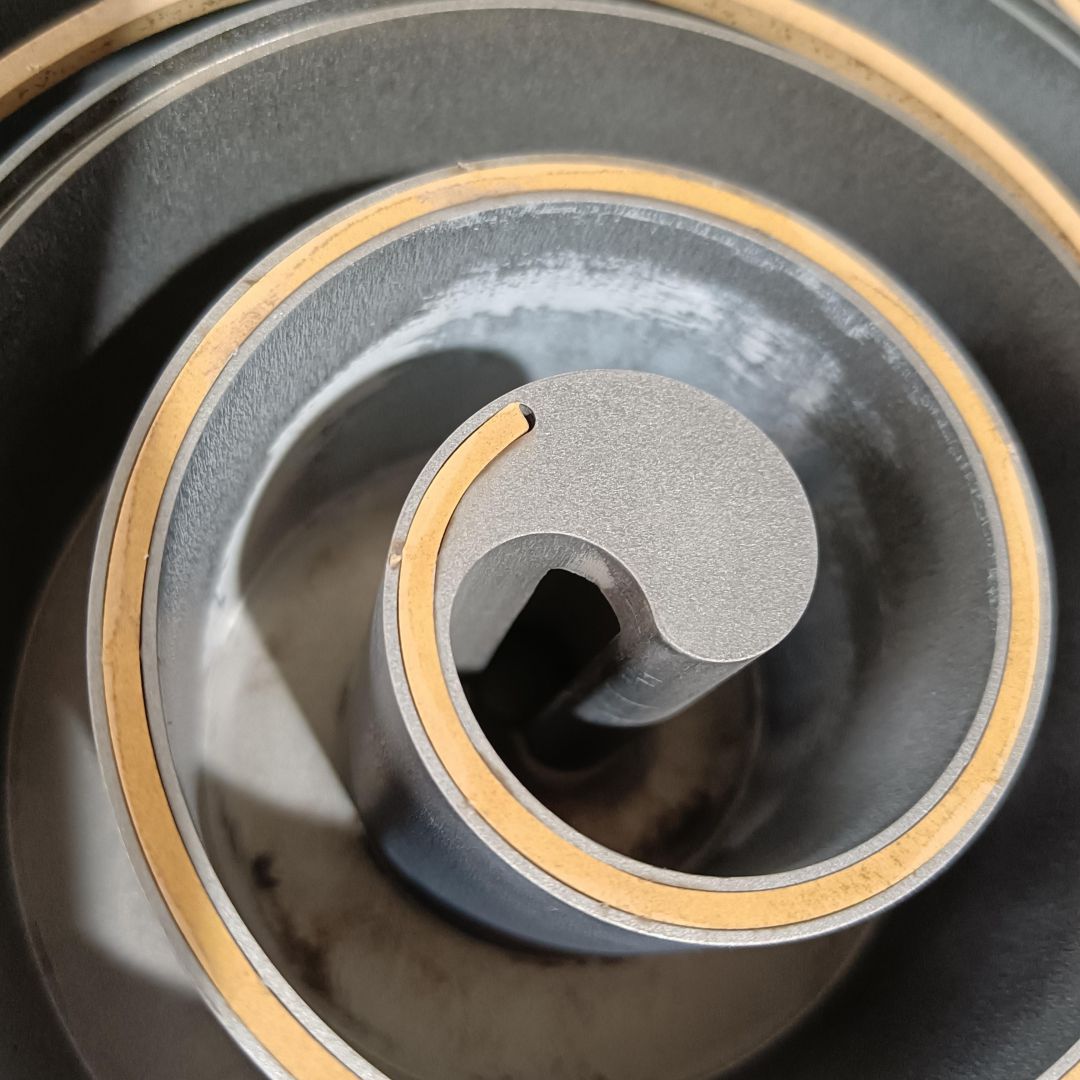

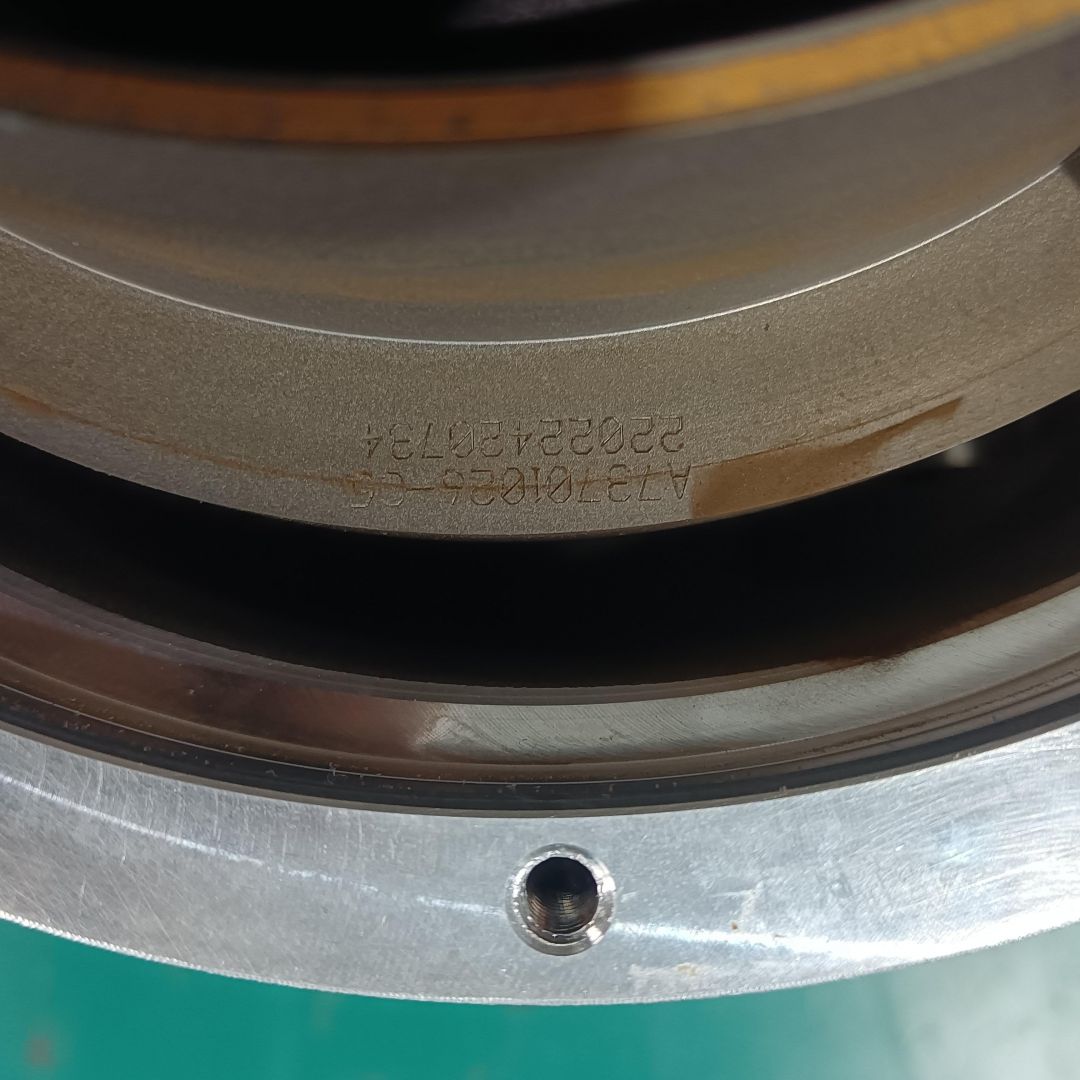

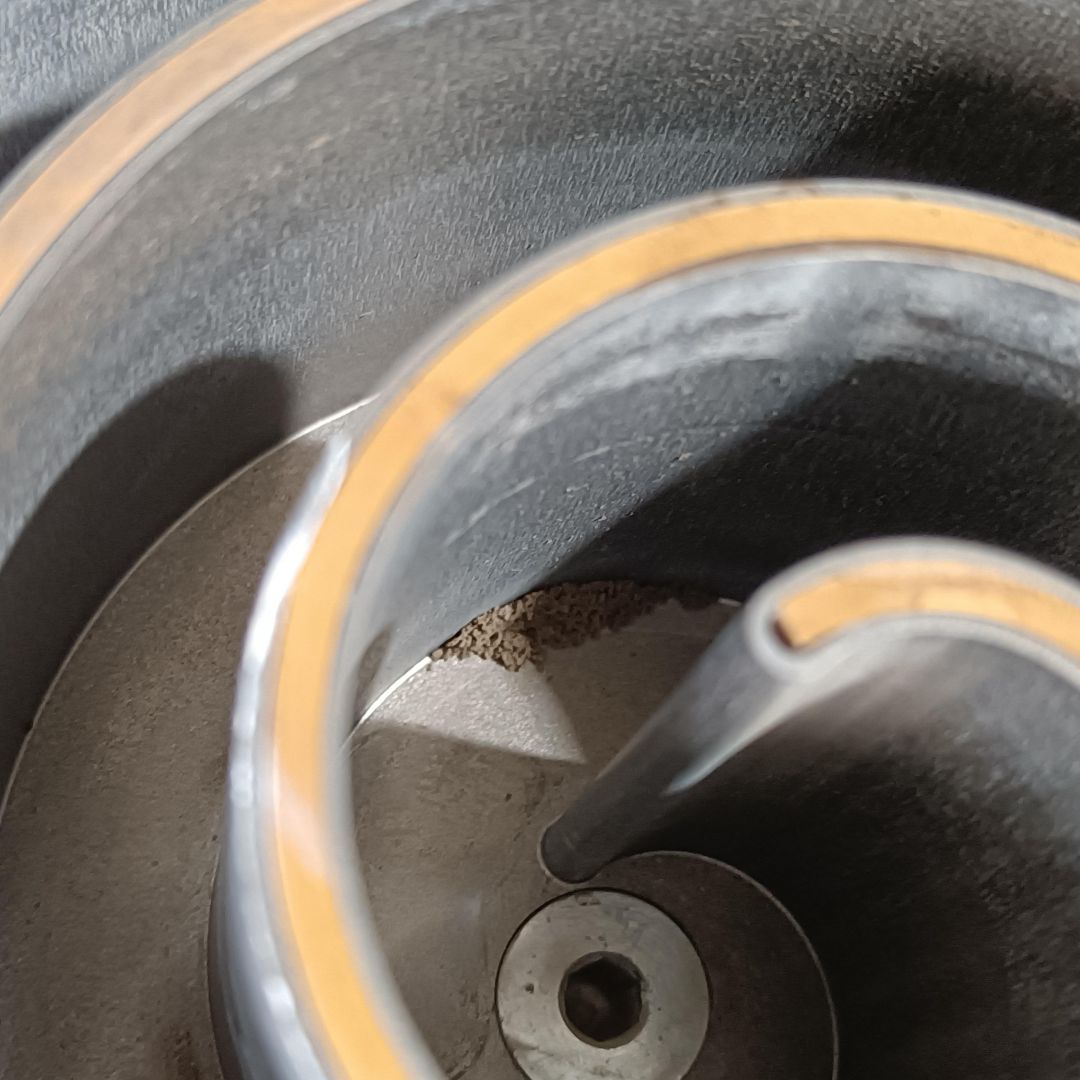

依次拆卸泵体后端护罩、端盖、轴承压盖，拆解涡旋泵腔体结构，分离后盘总成；
拆解取出损坏
后盘轴承，检查轴承滚道、滚动体、保持架存在点蚀、磨损、间隙偏大、缺油松旷等故障，确认是设备异响主要诱因；
彻底清洁轴承轴颈、轴承座内腔，清理旧润滑脂、金属碎屑及杂质，检查配合面有无拉伤、磨损；
更换同型号原厂配套后盘轴承，按标准工艺进行装配，加注爱德华专用耐高温润滑脂，校准轴承装配间隙与轴向窜动量；
同步检查涡旋密封件、O 型圈、减震件等易损部件，老化破损件一并更换处理；
按照拆解逆序复位装配所有部件，采用对角分次方式均匀紧固螺栓，保证泵体密封严实、同轴度装配达标。
（四）整机满载测试
对照爱德华 nXDS15iR 原厂参数标准，对维修后设备开展真空度、运行温度、运行噪音、机身震动全项性能复测，逐项记录测试数据；
先点动试车确认无卡滞、无异响、无摩擦干涉后，进行空载及额定负载连续运行测试，持续运行 12–48 小时；
全程监测设备运行状态，确认后盘轴承异响完全消除、温升正常、振动平稳，验证维修效果，保障设备长期稳定运行。
（五）编制维修报告
整理全程维修资料，出具正式故障维修报告；
内容包含设备故障现象、前期排查流程、后盘轴承损坏成因分析、维修整改方案、配件更换明细、全项测试数据及设备最终运行状态说明。
（六）售后后期跟踪
建立爱德华 nXDS15iR 设备专属售后档案，登记维修时间、更换部件及运行参数；
定期开展客户回访，跟进设备现场使用工况、负荷状态及长期运行情况；
及时解答设备日常操作、保养维护相关疑问，提供持续技术支持，保障设备稳定运行。
二、示意图
