日本岩田涡旋干泵ISP-500C-TV

、内壁磨损异响的核心成因（ISP-500C-TV）

1. Tip Seal（涡旋齿顶密封）磨损 / 脱落（最常见）

• 现象：涡旋盘顶端的耐磨密封条磨损、断裂、脱落，金属齿直接与对向涡旋盘内壁摩擦
• 声音：连续、高频的嘶嘶 / 沙沙 / 尖锐刮擦声，转速同步
• 后果：内壁出现螺旋状深划痕，真空度快速下滑

2. 内部轴承磨损导致偏心 / 窜动

• 主轴轴承 / 偏心轴承磨损 → 动涡旋盘偏心、倾斜、轴向窜动 → 单面挤压、刮擦内壁
• 声音：周期性咯噔 / 哒哒 + 摩擦声，振动明显

3. 异物吸入（粉尘 / 金属屑）

• 进气过滤失效 → 颗粒进入泵腔 → 研磨式磨损内壁与涡旋盘面
• 声音：不规则尖锐刮擦 / 颗粒撞击声

4. 装配间隙 / 热胀异常

• 长期过载、高温 → 部件热膨胀 → 工作间隙消失 → 大面积干摩擦
• 维修后装配不当：轴向 / 径向间隙过小

5. 动 / 静涡旋盘本体疲劳 / 变形

• 超期运行、材质疲劳 → 涡旋盘翘曲、变形 → 贴合面局部干涉

二、快速诊断（不拆机）

1. 声音特征：内壁磨损必为金属对金属的连续刮擦声，区别于轴承的 “咯噔”
2. 性能验证：
   • 真空度明显下降（低于额定值）
   • 电机电流超额定 10% 以上（负载剧增）
   • 泵体异常发热（＞70℃）
3. 盘车测试：手动转动电机轴，阻力不均、有卡顿感、刮手感 → 确诊内壁干涉

三、拆机检修标准流程（ISP-500C-TV）

1. 拆解检查

• 拆泵盖，检查动 / 静涡旋盘内壁：
  • 轻度：浅螺旋划痕
  • 中度：深沟、金属剥落
  • 重度：局部烧蚀、熔粘
• 检查Tip Seal：是否磨损、断裂、缺失、松动
• 检查所有轴承：滚道点蚀、游隙过大、保持架损坏

2. 分级修复方案

1. 更换 Tip Seal（岩田原厂专用）
2. 精细抛光内壁划痕（油石 / 金相砂纸，仅去毛刺，不改变尺寸）
3. 清洗泵腔，更换所有 O 形圈
4. 重新校准间隙（轴向 / 径向按原厂标准）
5. 空载跑合 2 小时，听音、测温、测真空

• 必须更换：动涡旋盘 + 静涡旋盘总成（单件修复易复发）
• 必须更换：全套主轴轴承、偏心轴承
• 必须更换：所有密封件、Tip Seal
• 严格按原厂公差装配，控制间隙

四、根本预防措施

• 强制维护：每 8000 小时 / 1 年必须更换 Tip Seal + 轴承 + 润滑脂アネスト岩田
• 进气过滤：必须装高效过滤器（≥0.3μm），每月检查，破损立即换
• 杜绝过载：禁止长期在极限真空、大气侧连续憋压运行

• 温控：环境温度 **≤40℃**，保证风扇散热，防止热胀卡死

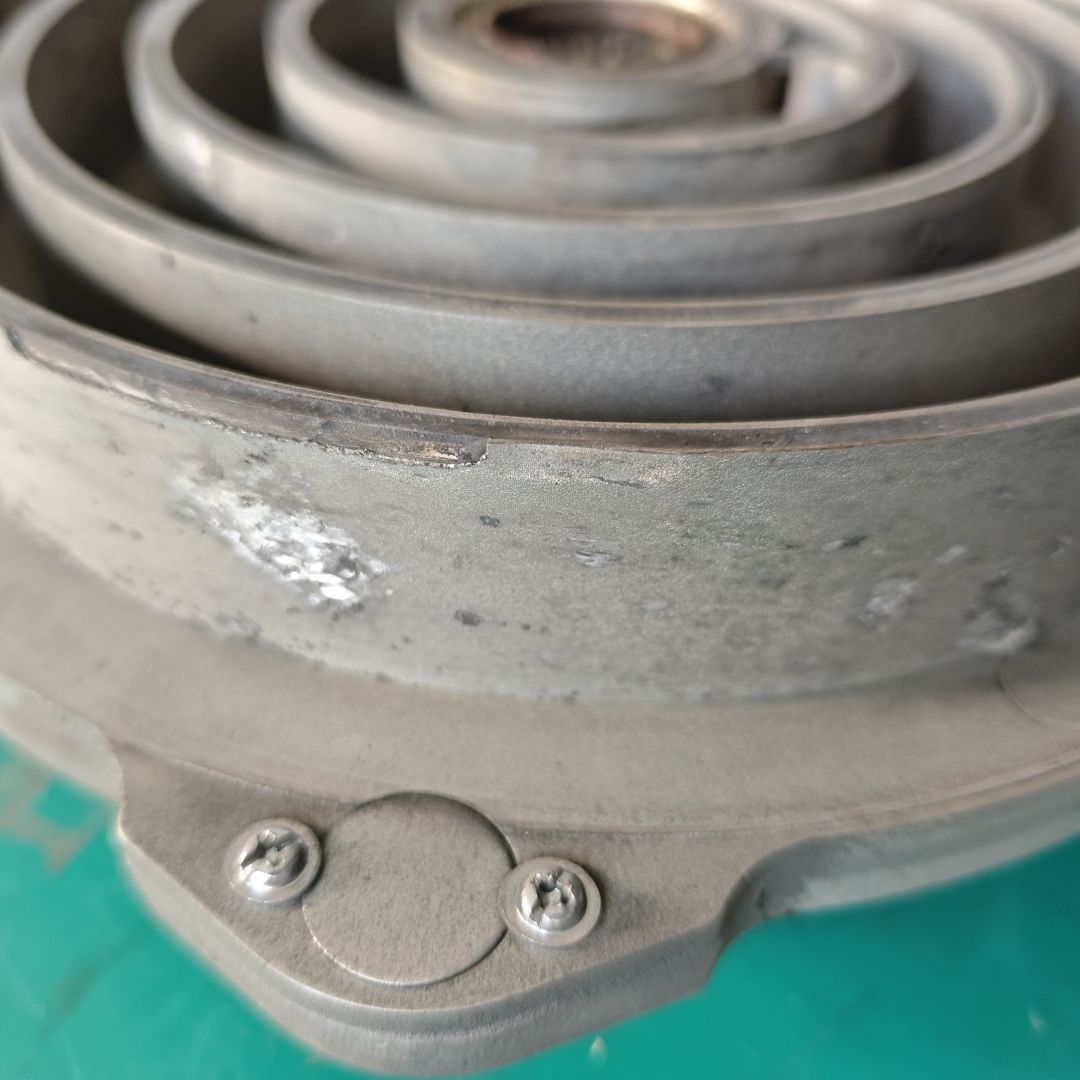

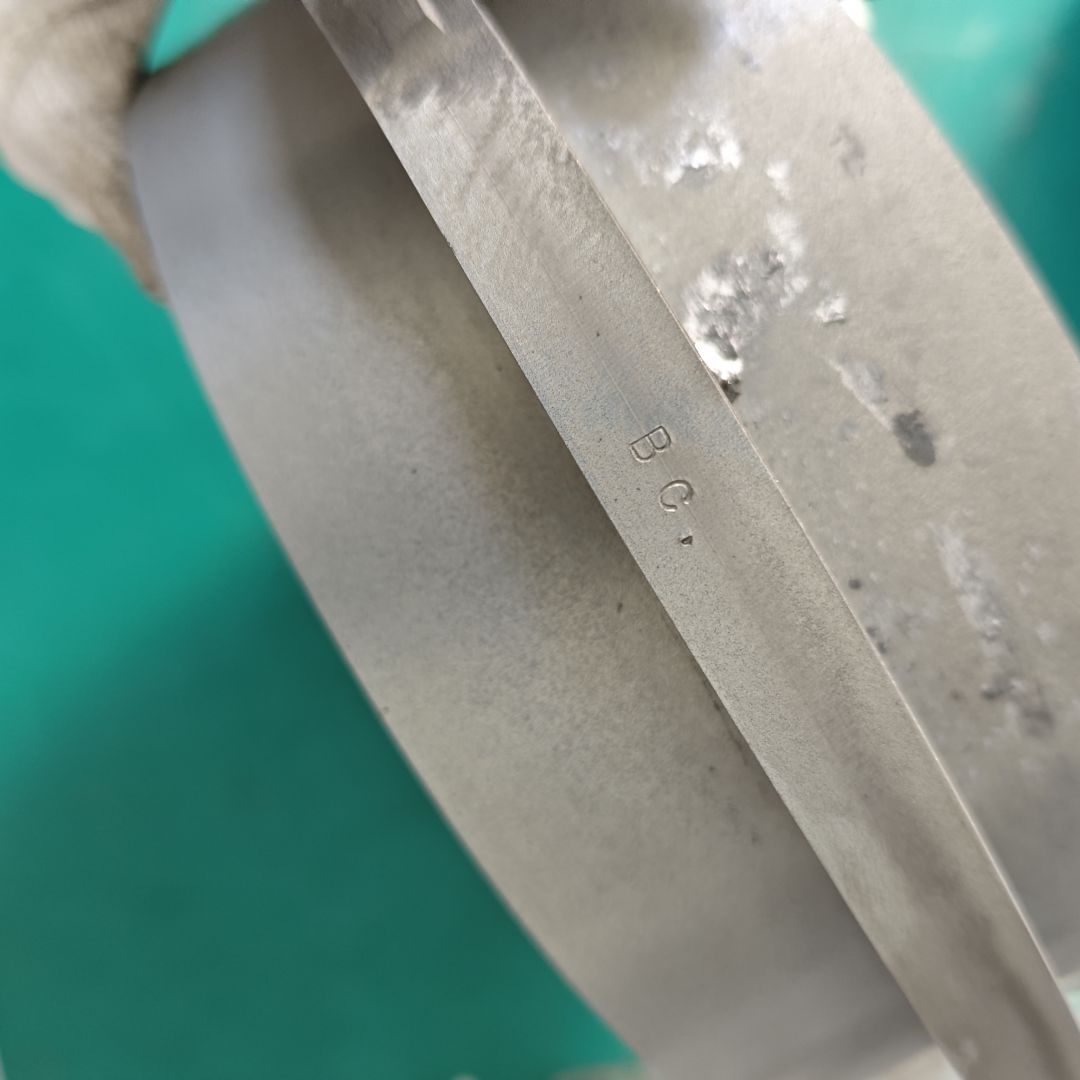

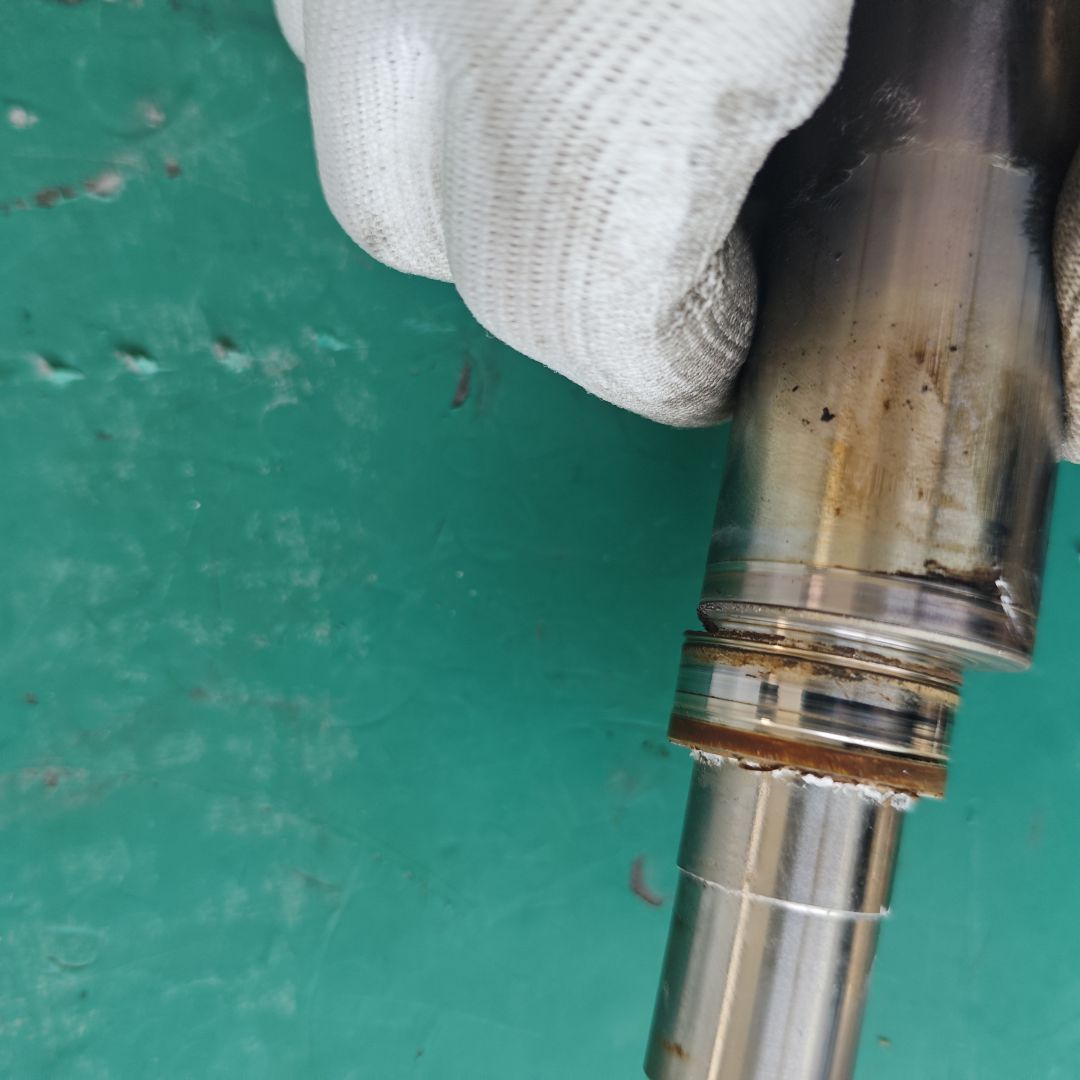

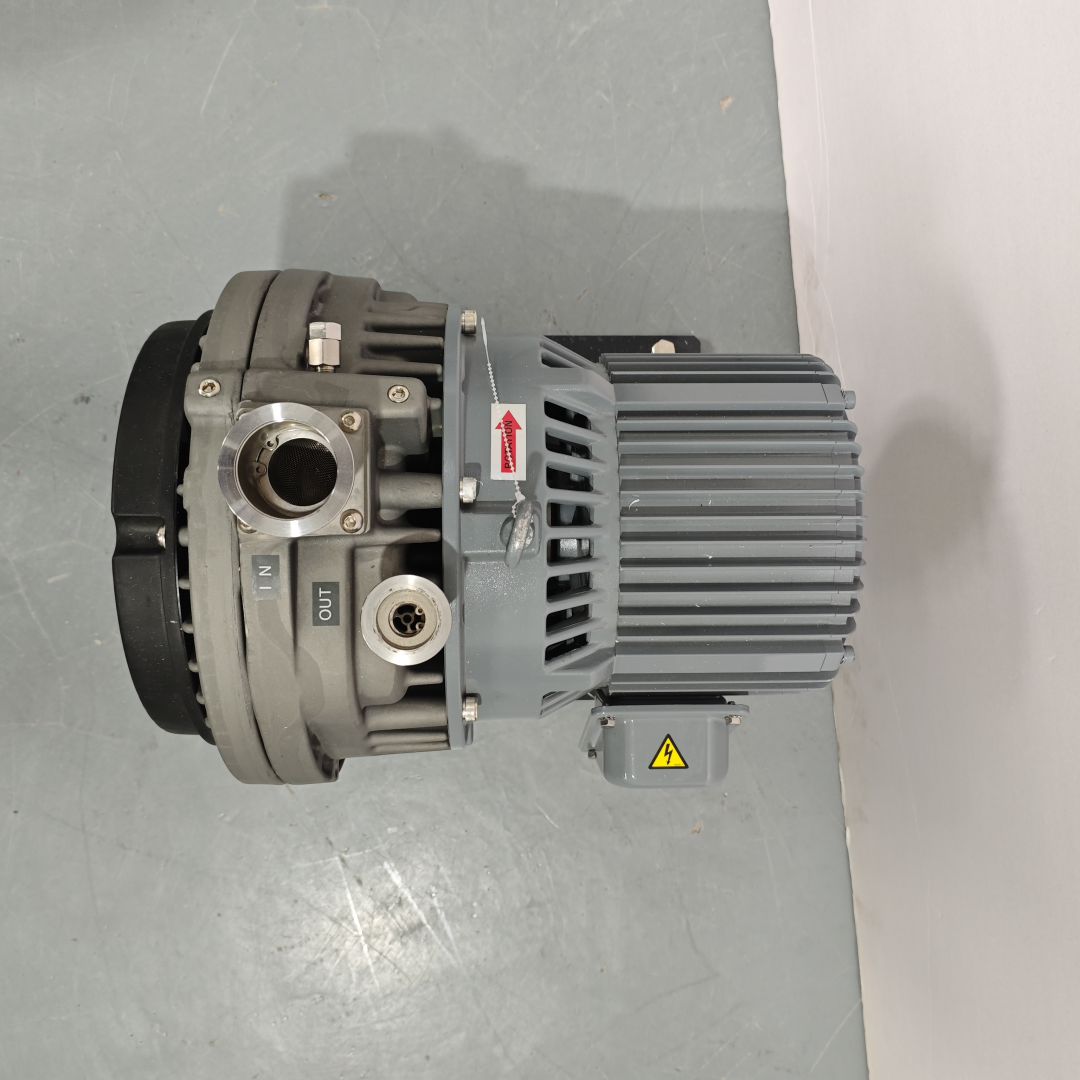

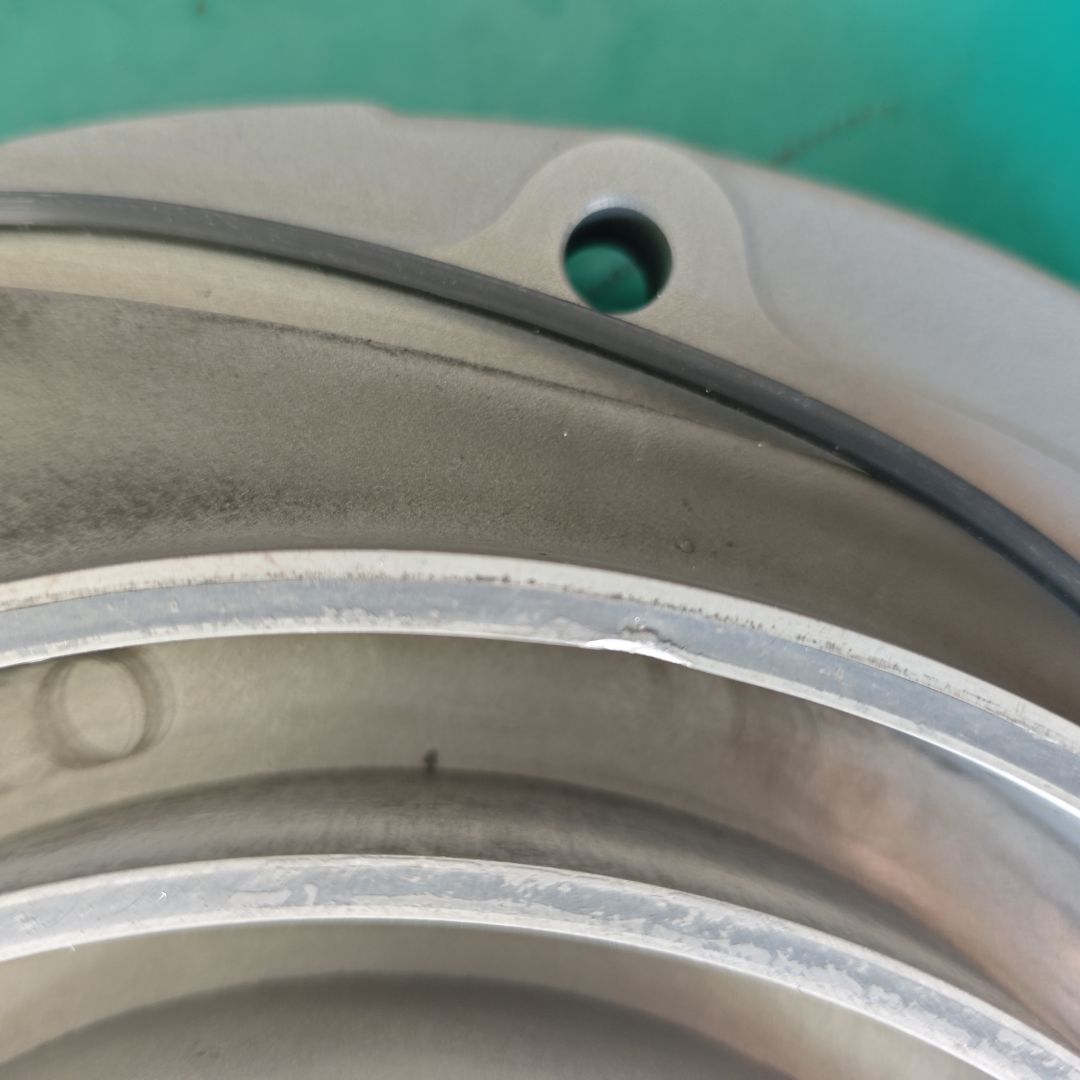

• 五、图片
•
•
•
•
•
