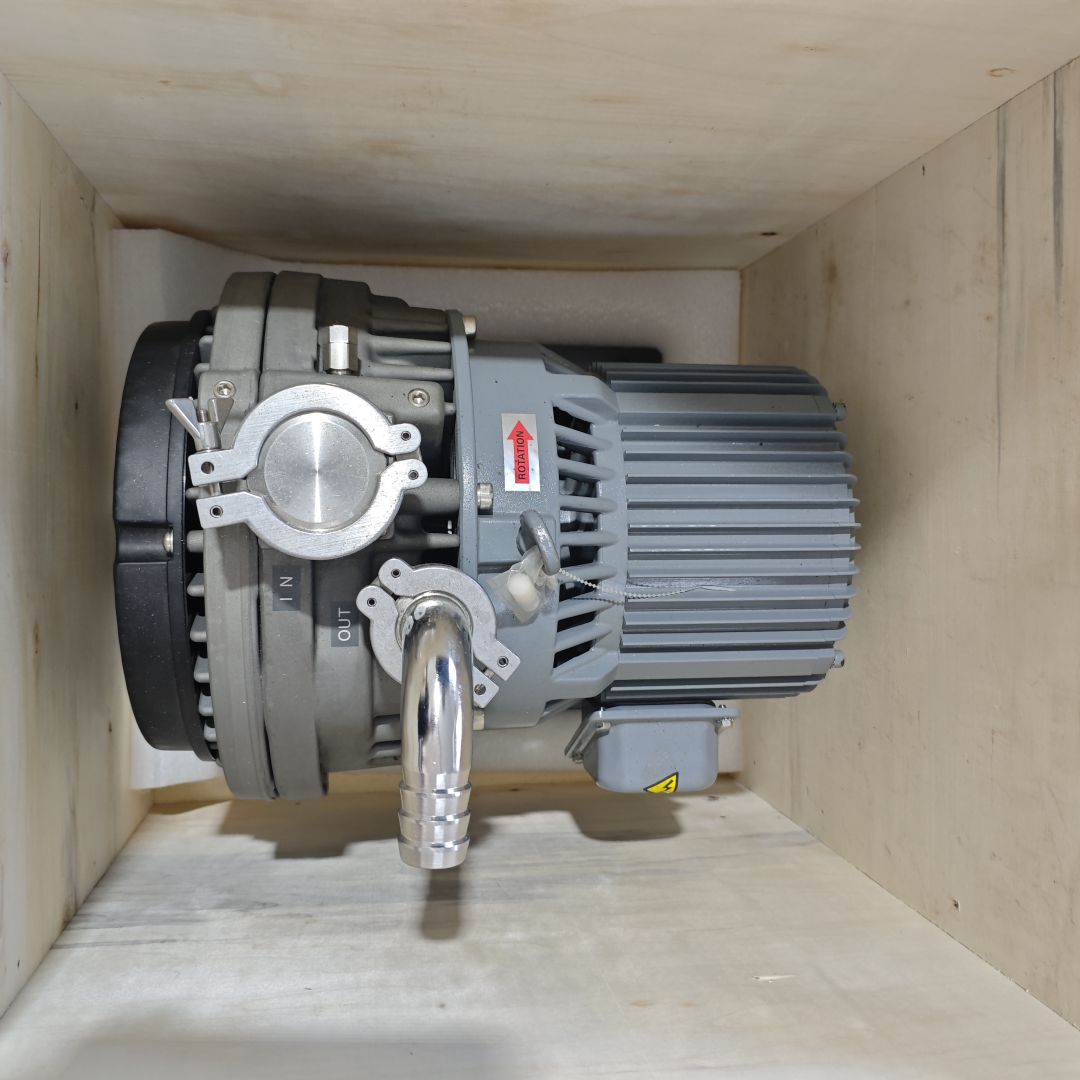

日本岩田涡旋干泵ISP-500C-TV

一、OS 盘铁轴封位置与作用

• 位置：动涡旋盘（OS 盘）中心主轴处，金属材质（铁 / 钢）轴封（机械密封），隔离泵腔与轴承室，防止粉尘 / 水汽进入轴承、真空泄漏。
• 异响特征：
  • 尖锐嘶叫 / 啸叫：密封面干磨、润滑缺失、端面拉伤
  • 哒哒 / 咯噔声：轴封松动、弹簧断裂、动环跳动
  • 沉闷摩擦 + 发热：密封面偏斜、压缩量过大、抱死倾向
• 伴随现象：OS 盘部位温度偏高、手动盘车干涩 / 卡顿、真空度略降、电流微升。

二、铁轴封异响 5 大核心原因

1. 润滑失效 / 干摩擦
   轴封腔润滑脂干枯、被污染，金属密封面直接干磨 → 尖锐嘶叫、快速拉伤。
2. 密封面磨损 / 拉伤 / 点蚀
   硬质颗粒（粉尘、金属屑）侵入 → 动静环端面刮伤、点蚀 → 不规则金属摩擦声。
3. 轴封弹簧失效 / 断裂 / 卡滞
   弹簧疲劳、断裂、异物卡滞 → 弹力不均 / 消失 → 动环跳动、周期性哒哒声。
4. 装配偏斜 / 压缩量不当
   安装时轴封压盖松紧不均、端面倾斜、压缩量过大 / 过小 → 局部硬摩擦、发热异响。
5. 轴 / 轴承问题引发
   OS 端轴承磨损、主轴跳动 → 轴封不同心、唇口偏磨 → 异响 + 密封失效。

三、现场快速诊断（不用全拆）

1. 听音定位：异响集中在 OS 盘侧（动涡旋端），与转速同步。
2. 温度检测：停机摸轴封部位 → 明显发烫 → 轴封故障。
3. 盘车判断：手动转动主轴 → 干涩、阻力不均、有摩擦卡点。
4. 外观检查：拆侧盖看轴封 → 密封面划痕、弹簧断裂、润滑脂发黑。

四、标准维修步骤（ISP-500C-TV 专用）

1. 安全准备

• 断电、泄压、冷却至室温
• 工具：内六角、扭矩扳手、铜棒、无水乙醇、无尘布

2. 拆解流程

1. 拆泵头侧盖 / 护罩 → 松开 OS 盘固定螺丝 → 取下动涡旋盘（OS 盘）。
2. 取出铁轴封总成（动环 + 静环 + 弹簧 + 压盖）。
3. 清洁轴颈、轴封腔，去除所有旧脂、杂质、锈迹。

3. 关键修复（必做）

• 更换全套原厂铁轴封（不建议修复旧密封）。
• 检查 / 更换 OS 端轴承：轴承磨损则同步更换（避免复发）。
• 润滑处理：轴封腔加注岩田专用高温氟素润滑脂（填满 1/3～1/2，忌过多）。
• 轴颈检查：轴面有磨损台阶 / 划痕 → 抛光修复或换轴套（防止新密封快速磨损）。

4. 装配关键（防复发核心）

1. 轴封端面严禁磕碰，安装前涂一层薄润滑脂。
2. 静环对正防转销，动环灵活无卡滞。
3. 压盖螺丝对角分次均匀拧紧，严格按原厂扭矩（约 6–8 N·m），严禁单边紧。
4. 回装 OS 盘 → 手动盘车 顺滑无摩擦、无卡点、无异响。

5. 试机验收

• 空载运行 20–30 分钟
• 标准：异响消失、温升正常、真空稳定、无泄漏

五、预防复发（长期维护）

• 定期保养：每 6000–8000 小时 更换轴封、补充润滑脂。
• 进气过滤：入口装 0.3μm 过滤器，杜绝颗粒进入。
• 禁止干磨：严禁无气载长时间空转。

• 温控：避免超温运行（≤80℃），防止密封 / 油脂失效。

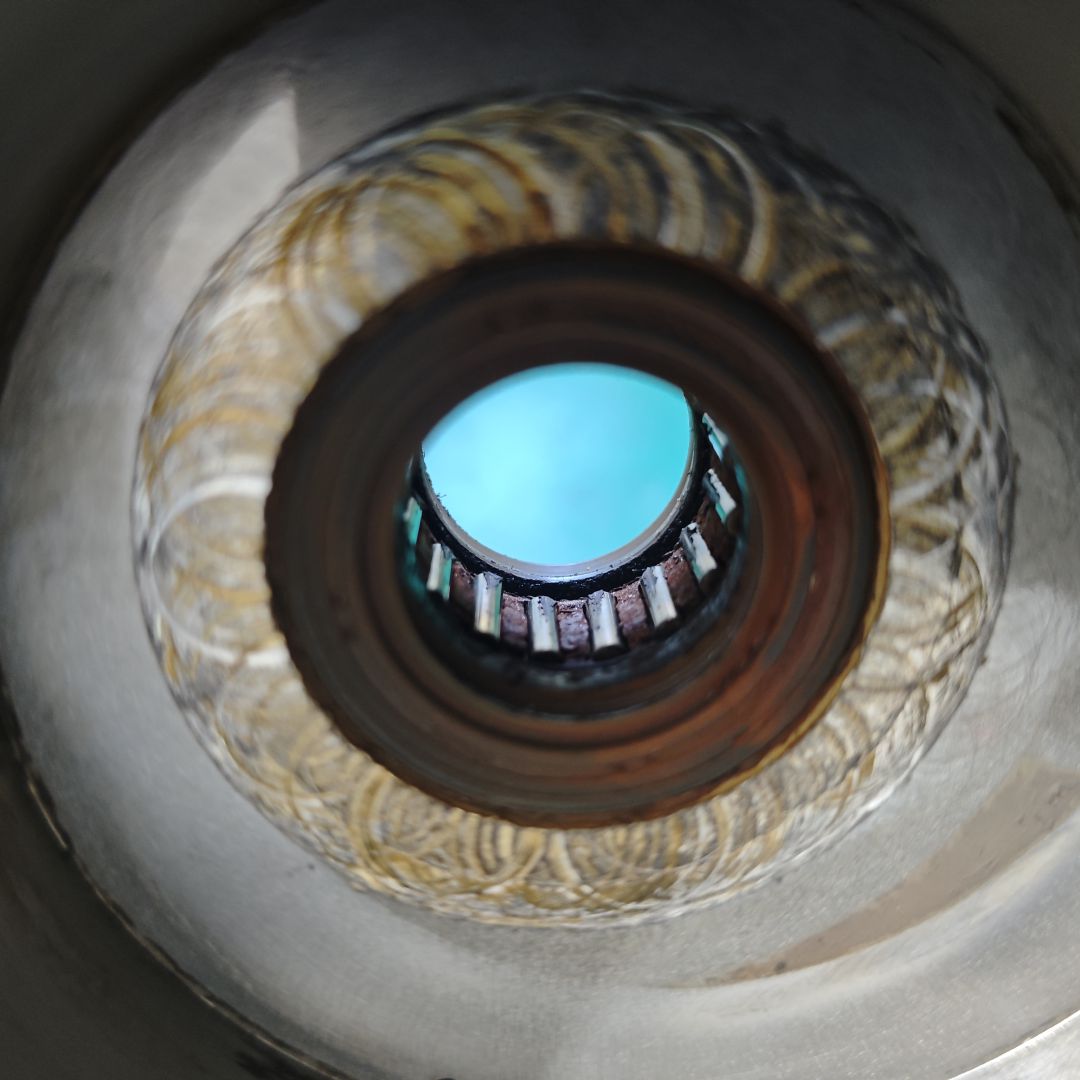

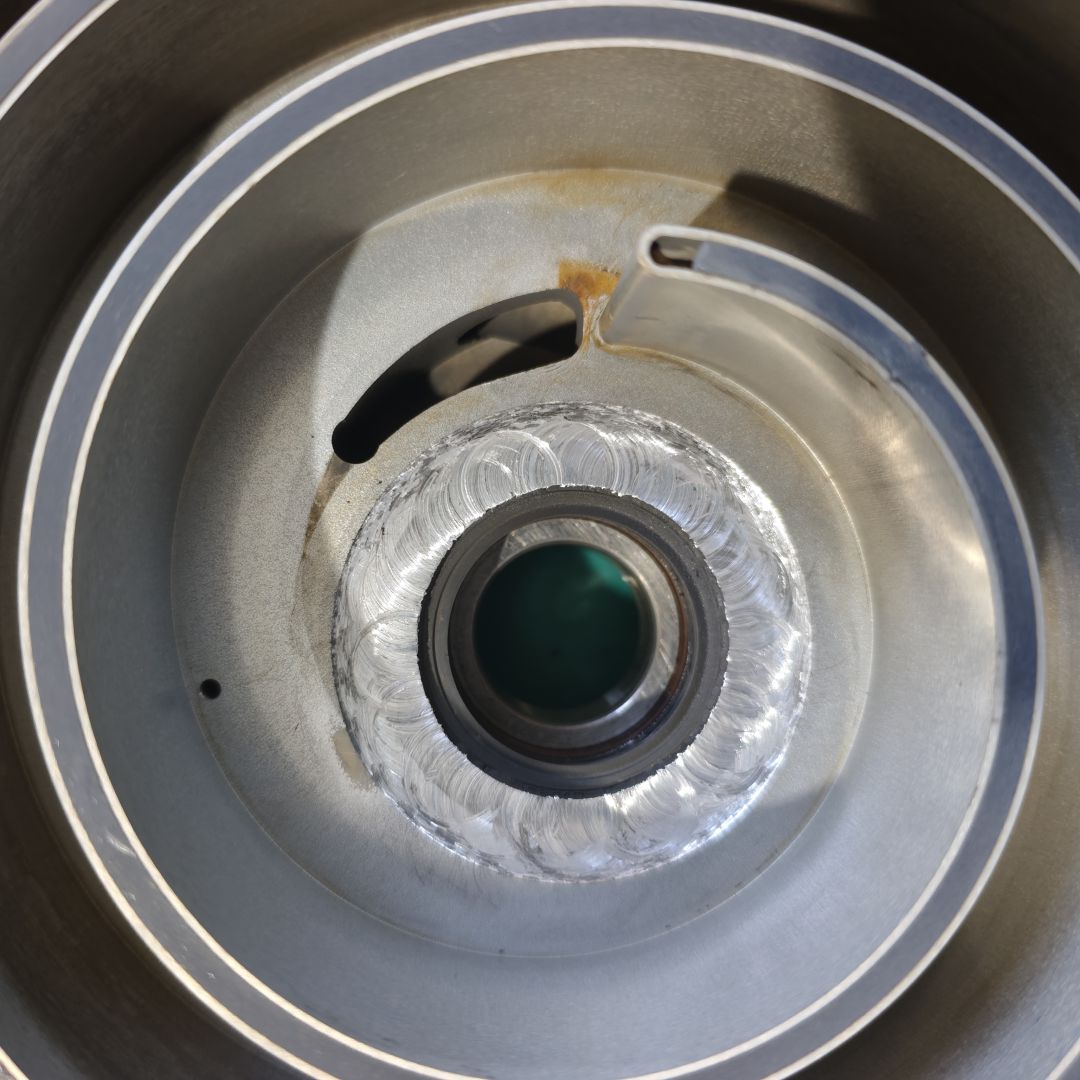

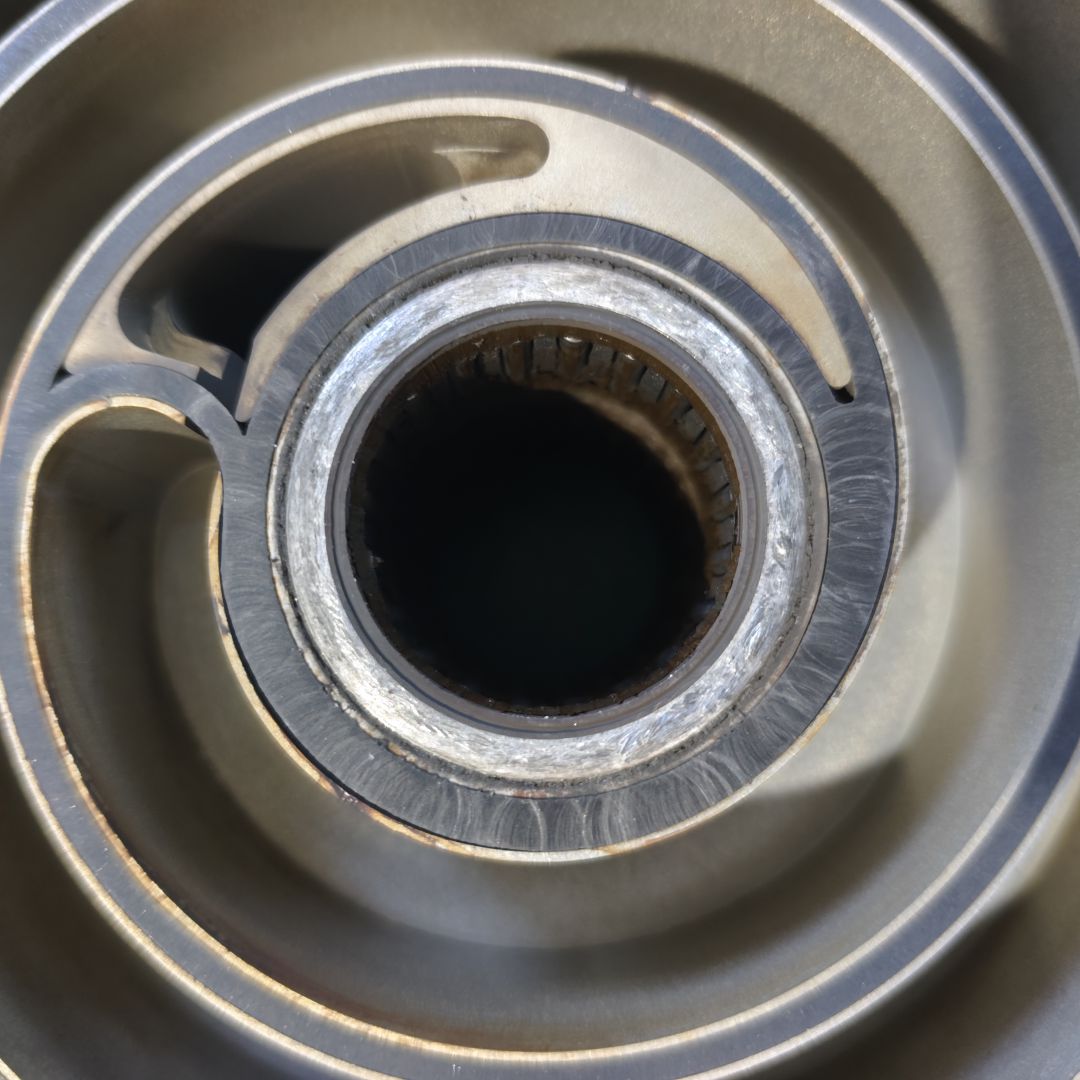

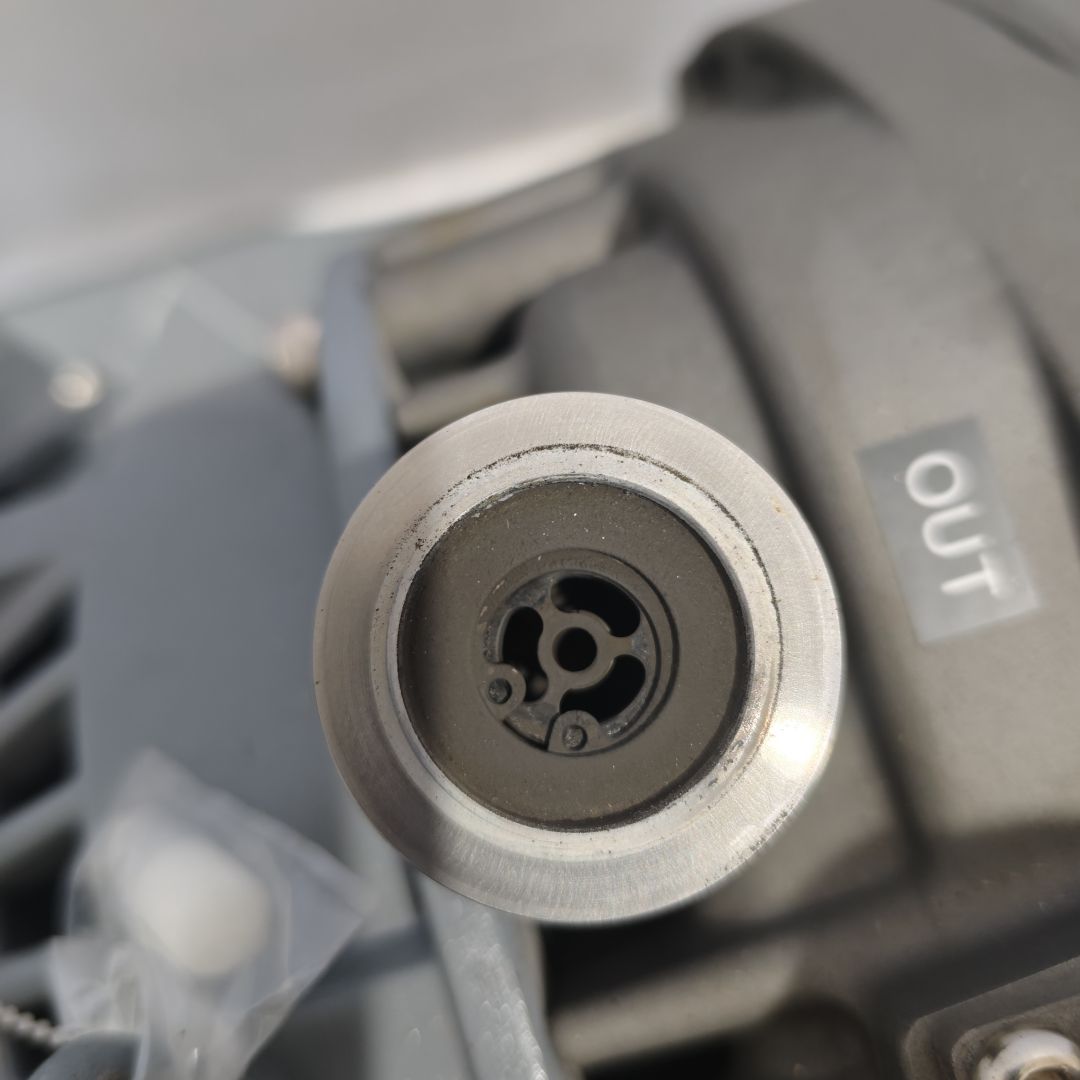

• 六、图片
•
•
•
•
•
