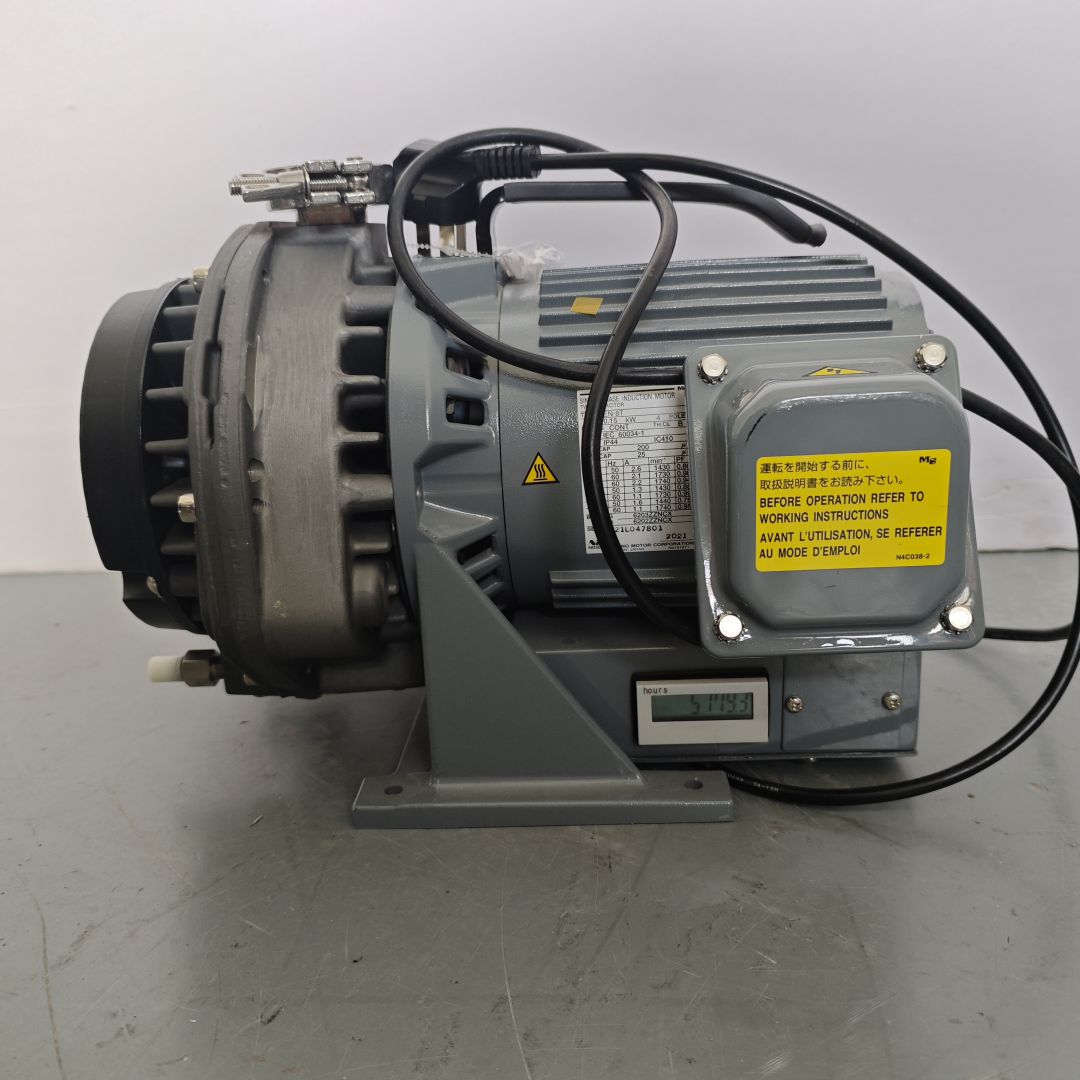

日本岩田涡旋干泵ISP-90

一、故障判定

二、磨损导致真空差原理

1. 密封条长期摩擦变薄，动 / 静涡旋啮合间隙超标
2. 高低压腔串气，压缩效率暴跌
3. 粉尘、水汽加速密封条老化变形，密封失效
4. 密封条局部缺料、断节，直接大量内漏

三、快速确认故障

1. 空载开机，极限真空远低于标准值
2. 手动盘泵有轻微摩擦阻力

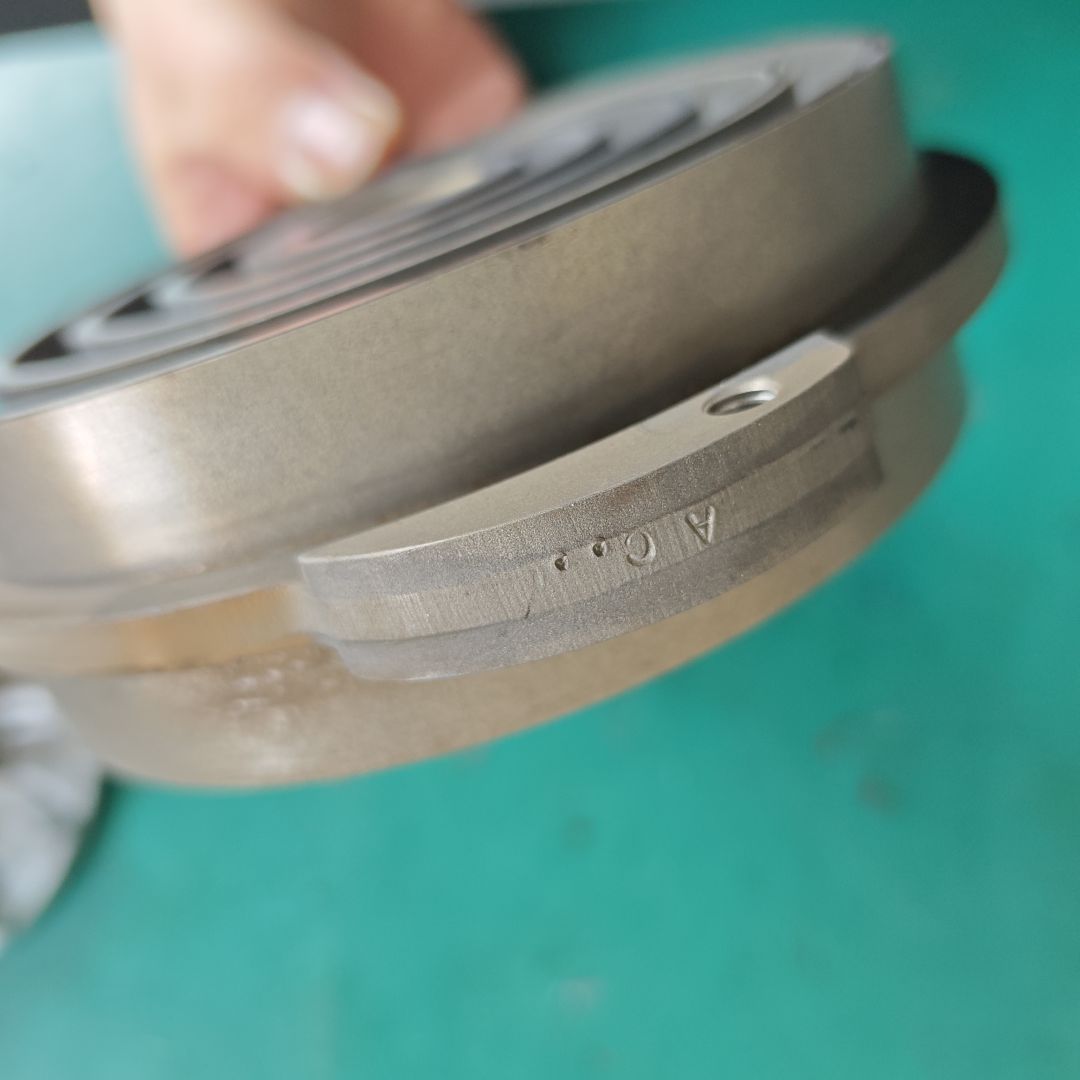

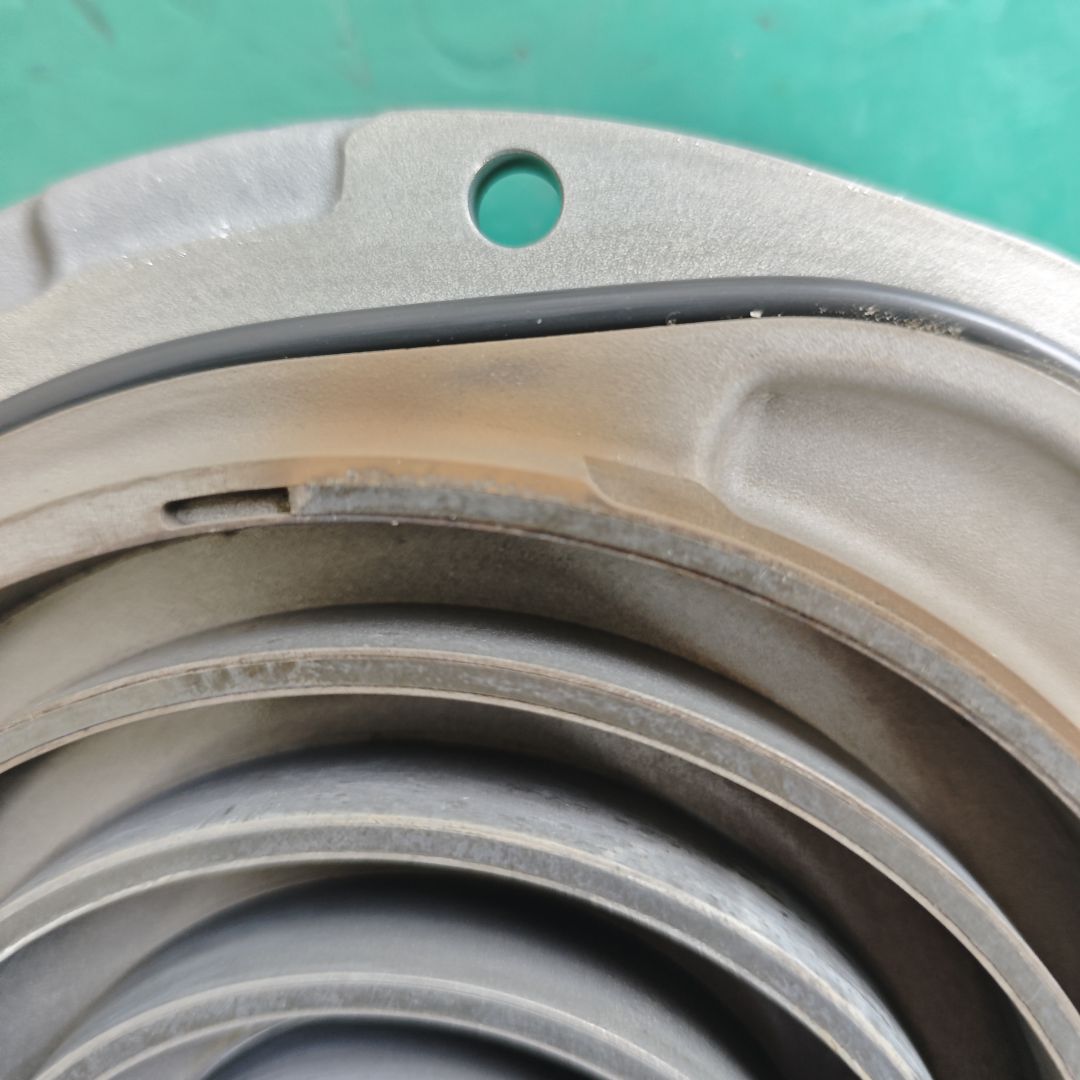

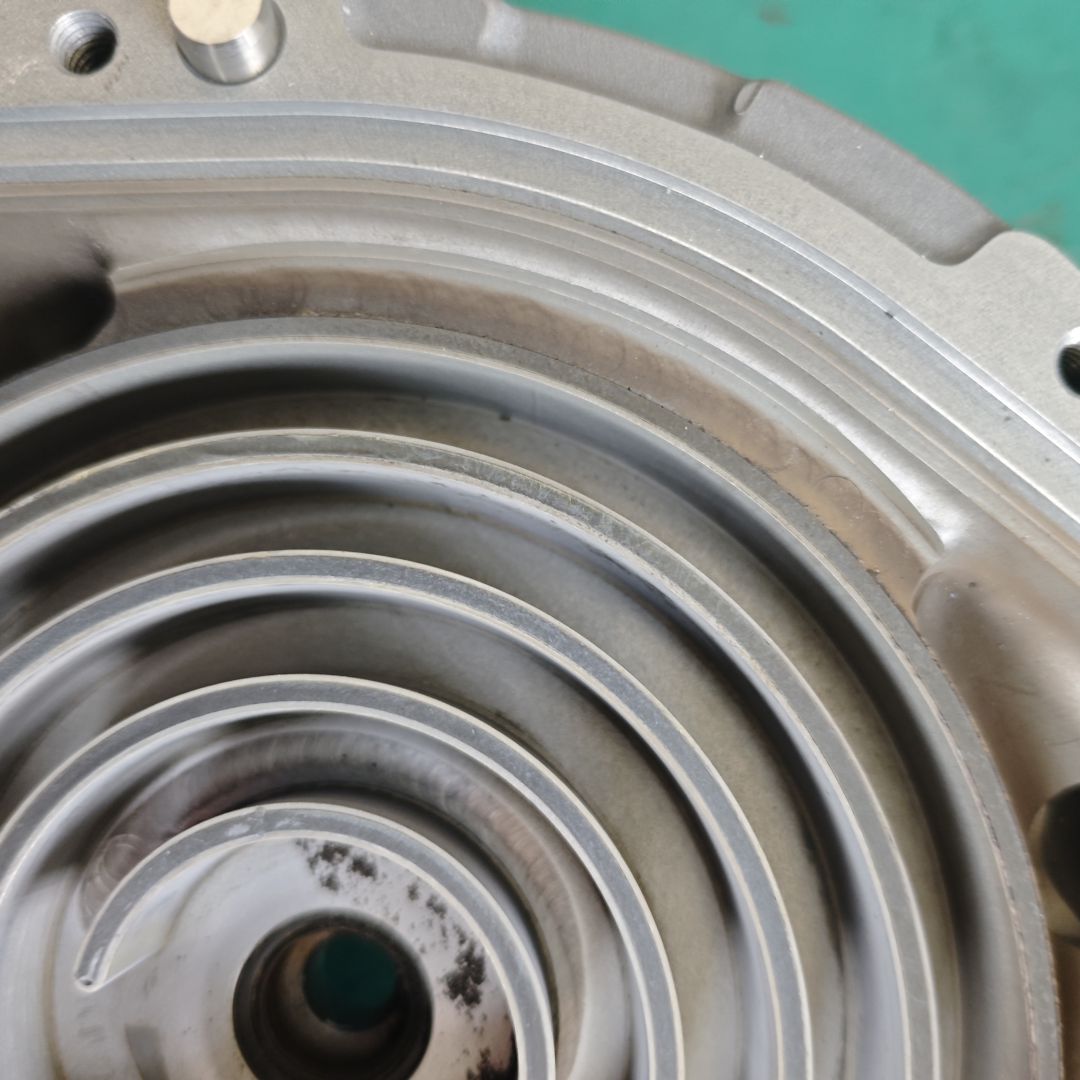

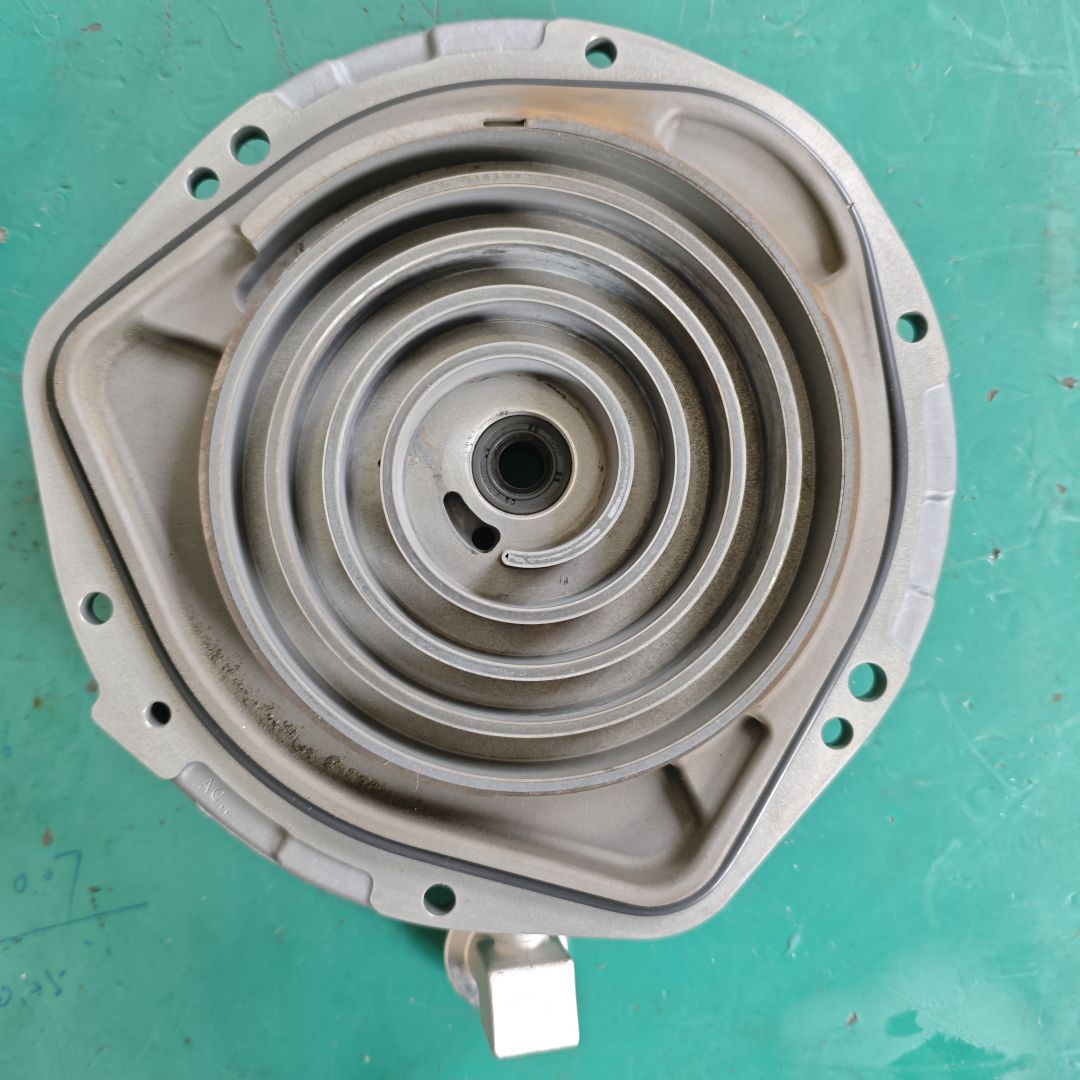

3. 拆开泵体，涡旋齿顶密封条磨平、变短、发白、开裂
4. 无明显异物卡滞、无涡旋盘刮伤，直接锁定密封条

四、标准维修步骤

1. 停机断电泄压，冷却后拆解泵腔
2. 拆下静涡旋盘，取出动盘 + 静盘全部旧密封条
3. 酒精彻底清理涡旋槽内油污、粉尘、老化残屑
4. 装入ISP-90 专用原厂全新 PTFE 密封条
   • 平铺入槽，不拉伸、不扭曲
   • 预留热膨胀间隙，切口平整无翘边
5. 同步更换涡旋盘所有O 型圈、侧部密封垫
6. 涡旋盘对位贴合，对角均匀锁紧固定螺丝，严禁偏紧压死
7. 检查主轴间隙、偏心轴承无松动磨损再合泵

五、装配关键（直接决定真空恢复）

1. 密封条必须完全沉入卡槽，高出齿顶 0.15–0.2mm标准高度
2. 合盘后手动盘车全程顺畅，无刮擦、无卡点
3. 螺丝分次紧固，避免涡旋盘变形导致二次磨条

六、试机达标标准

1. 空载运行 15 分钟磨合
2. 极限真空恢复出厂额定值
3. 无摩擦异响、电流平稳、无明显温升
4. 保压不漏气，停机负压维持正常

七、预防真空再次变差

1. 进气必须加装精密过滤器，杜绝粉尘吸入磨条
2. 潮湿工况加装气路干燥装置
3. 运行时长6000 小时 / 1 年定期更换全套密封条

1. 禁止长时间极限真空憋泵运行
2. 八、图片
