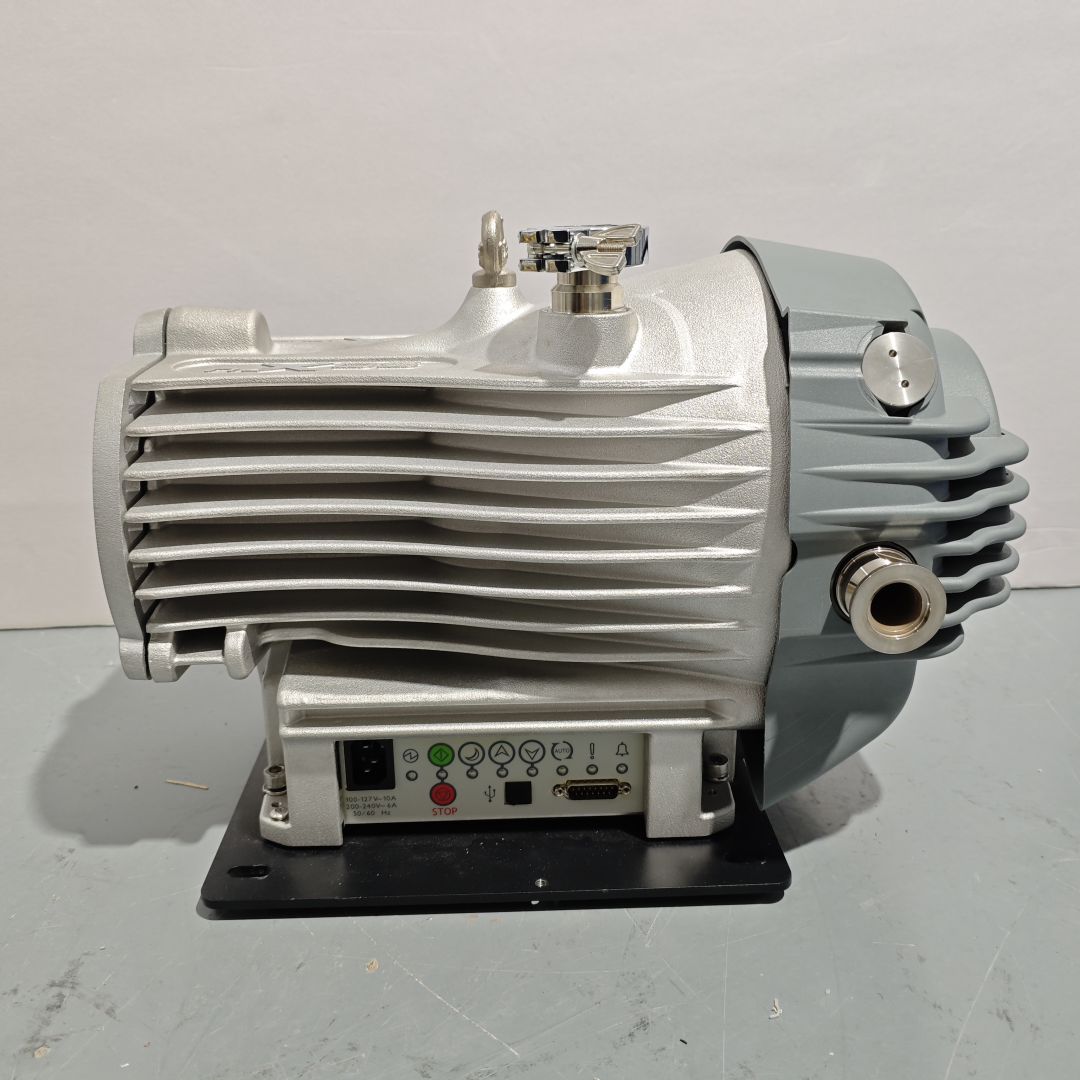

英国Edwards爱德华涡旋干泵nXDS15iR

一、密封条异响的核心原因

1. 磨损 / 断裂：长期运行后，PTFE 材质密封条磨损、变薄、局部断裂 → 运转时跳动、刮擦 → 细碎哒哒 / 沙沙声
2. 老化硬化：高温导致失去弹性，无法贴合涡旋盘面 → 密封失效、间隙窜气 → 高频嘶叫 / 啸叫
3. 脱落 / 翘起：从沟槽中脱出、翘起 → 直接与对面涡旋盘金属硬摩擦 → 尖锐刺耳尖叫
4. 污染卡滞：粉尘、冷凝物嵌入沟槽 → 密封条伸缩受阻 → 不规则摩擦异响

二、快速诊断（无需全拆）

1. 听音：声音源自泵体前端（进气侧），与转速同步的周期性摩擦 / 咔嗒声
2. 性能：极限真空变差（正常应达 1×10⁻³ mbar）
3. 盘车：手动转动主轴，有干涩摩擦感、轻微卡顿

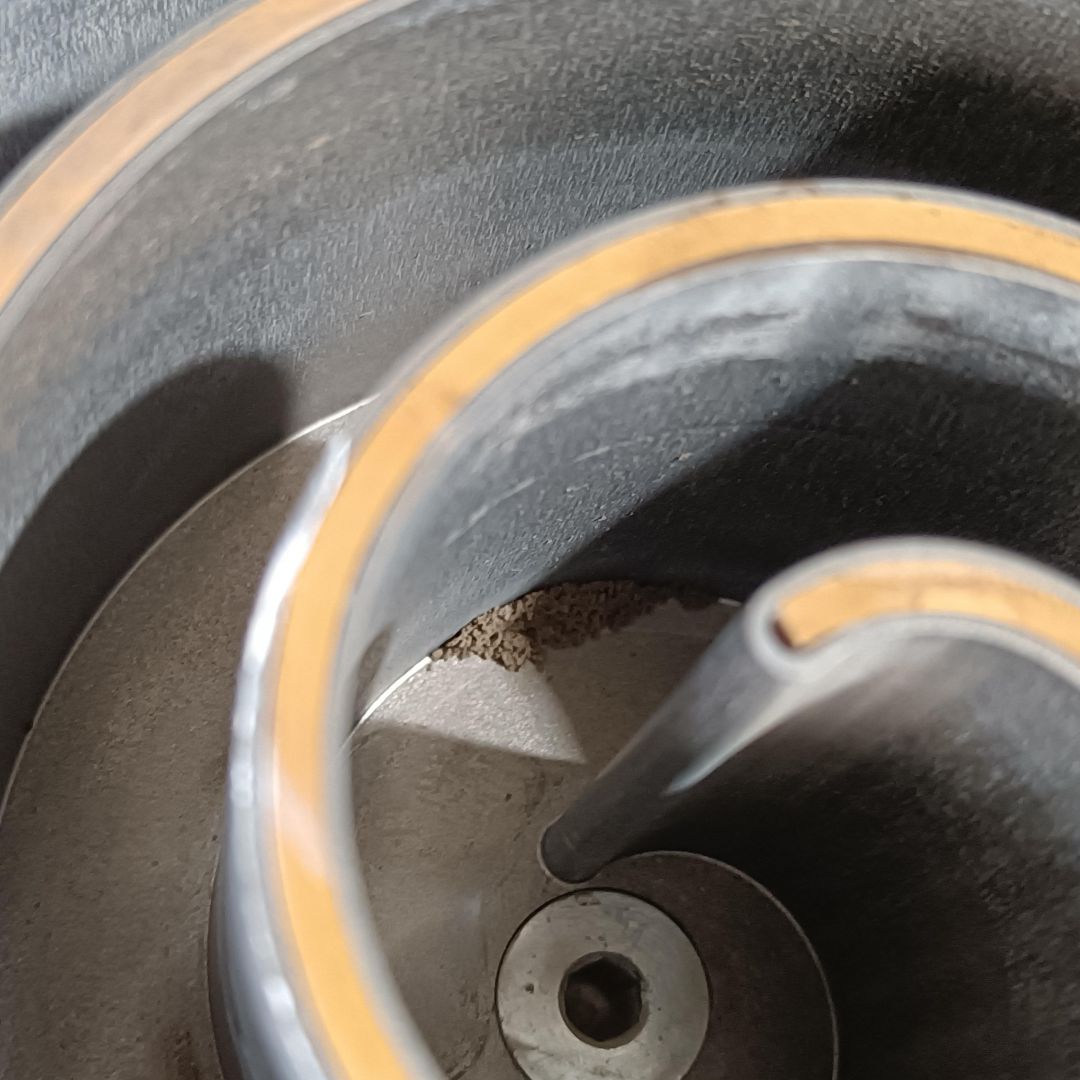

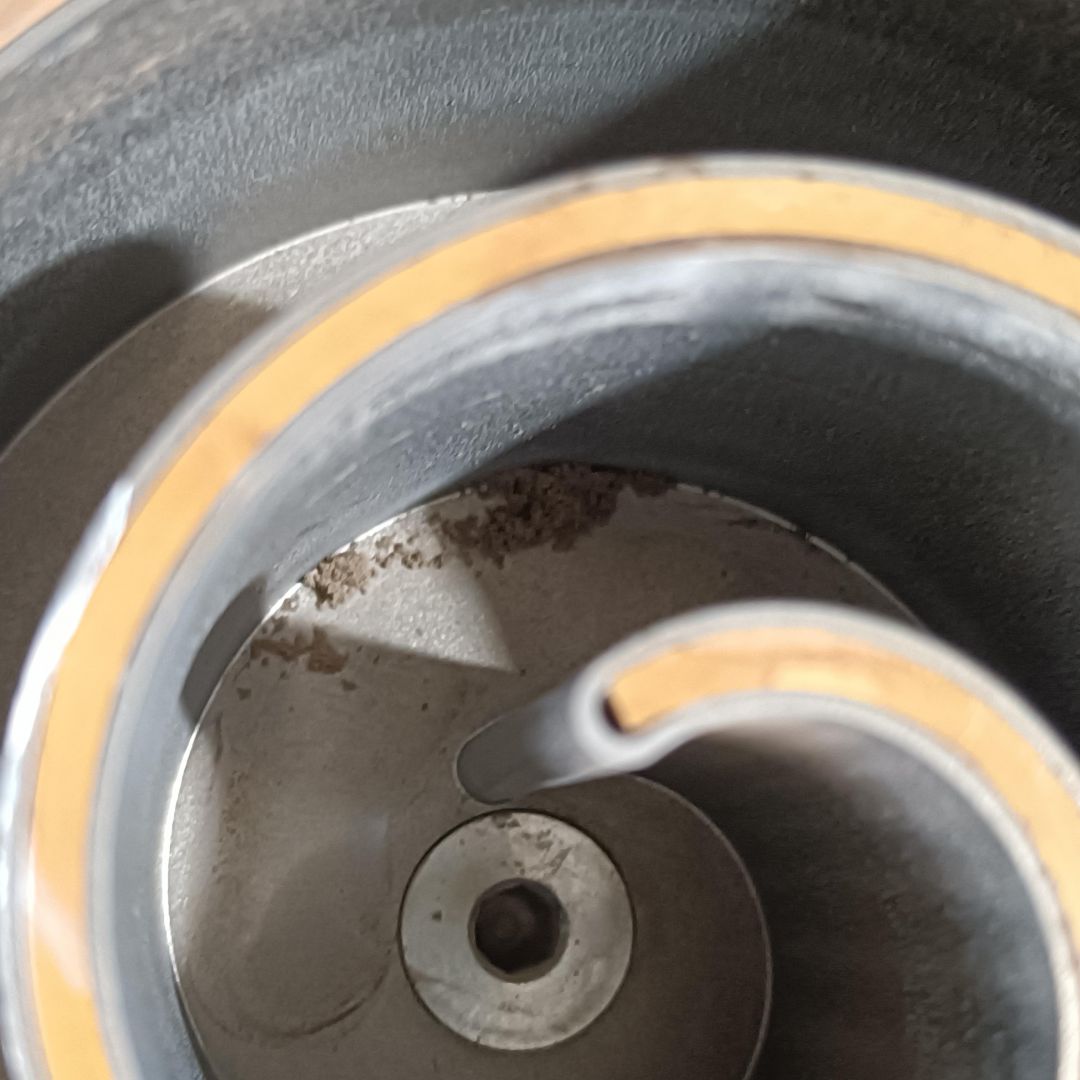

4. 外观：拆后盘可见密封条磨损、断裂、脱落、硬化

三、标准维修步骤（nXDS15iR 专用）

1. 安全准备

• 断电、泄压、冷却至室温
• 工具：内六角扳手、扭矩扳手、无水乙醇、无尘布

2. 拆解流程

1. 拆后端风扇罩，断开风扇电机线
2. 松开静涡旋盘 4 颗固定螺丝，取下静涡旋盘总成
3. 取出动、静涡旋盘上的旧密封条及静盘 O 形圈

3. 关键修复（必做）

• 彻底清洁：用无水乙醇清洗涡旋盘齿顶沟槽，除尽粉尘、老化残胶
• 更换新件：
  • 更换原厂同规格 Tip Seal（PTFE 材质）
  • 更换静涡旋盘 O 形圈
• 密封条安装：

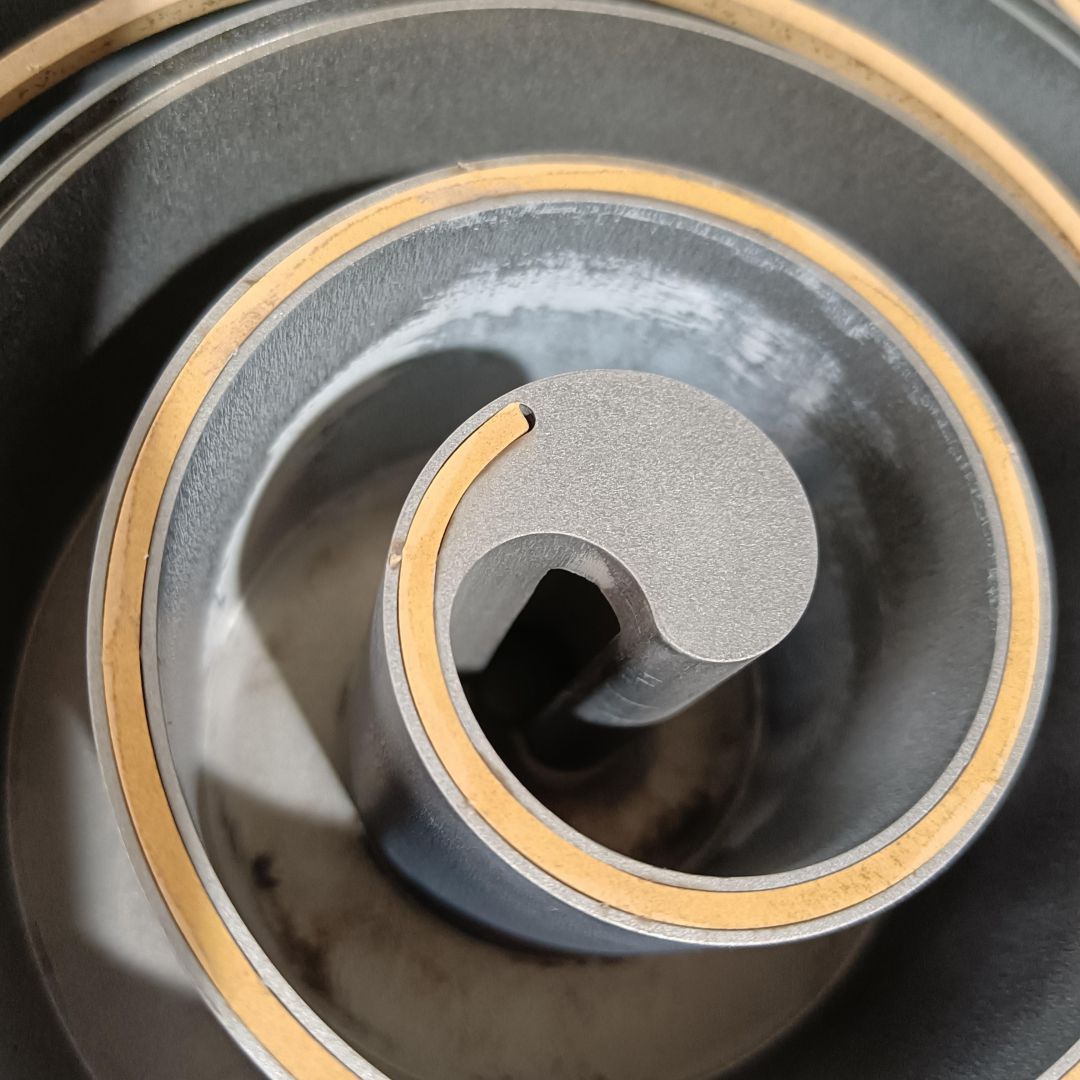

  1. 从涡旋中心开始，将密封条平直压入沟槽
  2. 沿螺旋轨迹均匀嵌入，无拉伸、无扭曲
  3. 末端预留 ≥0.8mm 膨胀间隙，剪断多余部分
  4. 确保整条密封条完全沉入槽底、无翘起

4. 装配与试机

1. 回装静涡旋盘，4 颗螺丝对角分次均匀拧紧（标准扭矩：7 N·m）
2. 接好风扇线，装回风扇罩
3. 空载运行30 分钟磨合，异响消失、真空恢复、温升正常即可

四、预防复发要点

• 定期更换：每8000-10000 小时或1 年更换全套密封条
• 进气过滤：入口装0.3μm 过滤器，防粉尘、颗粒进入
• 温控保护：避免长期高温运行，防止密封条加速老化

• 禁止干磨：严禁无气体负载时空转，避免密封条干摩擦
• 五、图片
•

•
