一、排查过程
（一）常规排查（排除非密封因素）
- 进气过滤器：无堵塞、无粉尘，进气通畅。

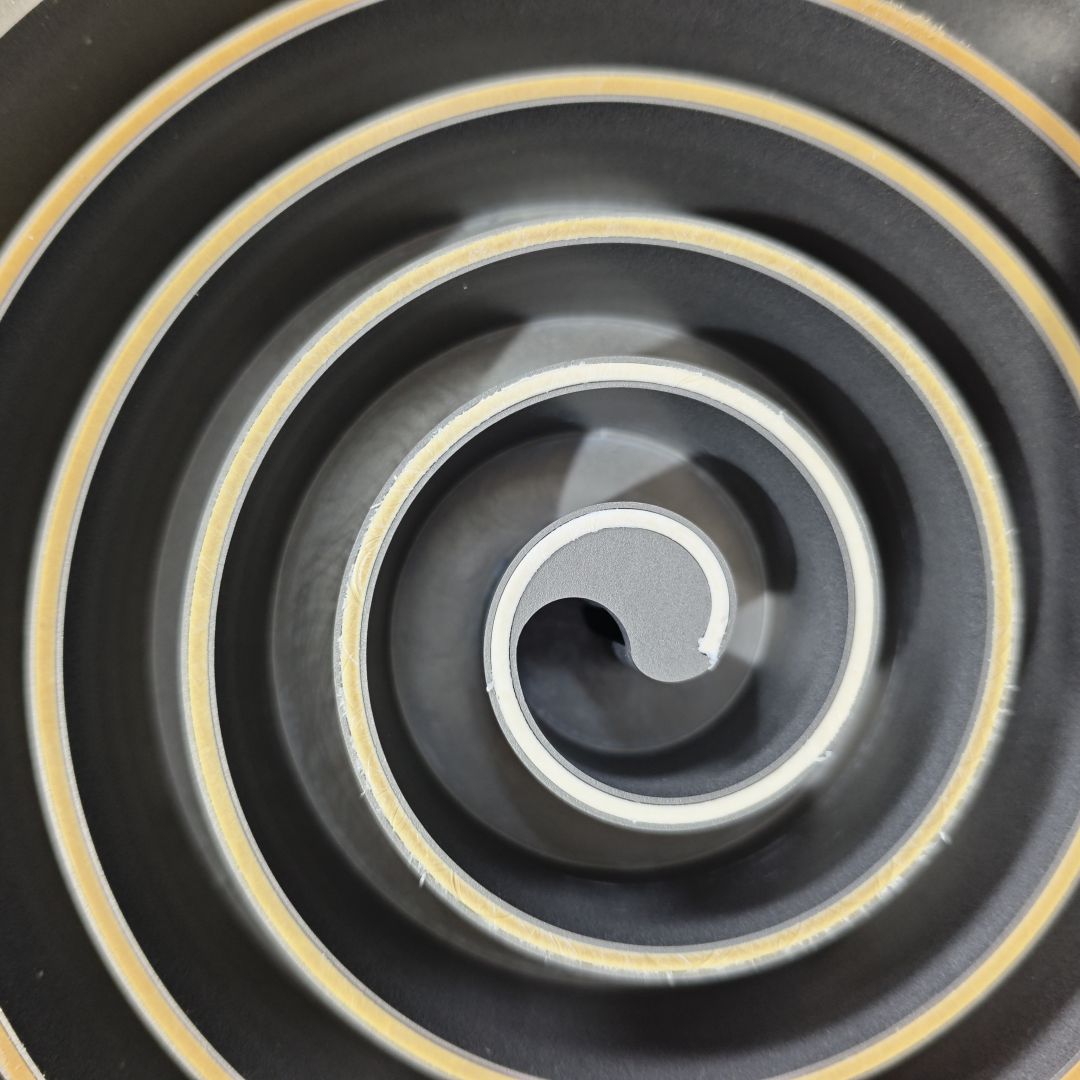

- 涡旋盘间隙：拆解检查动/静涡盘无磨损、无划痕，间隙符合原厂标准（0.02–0.03 mm）。
- 气镇阀与管路：气镇功能正常，管路无泄漏、无堵塞。
- 电机与变频器：运行电流、转速正常，无过载或报警。
（二）密封系统拆解检查（核心故障定位）
1. 拆解泵体密封组件（含O型圈、端面密封条、轴封）。

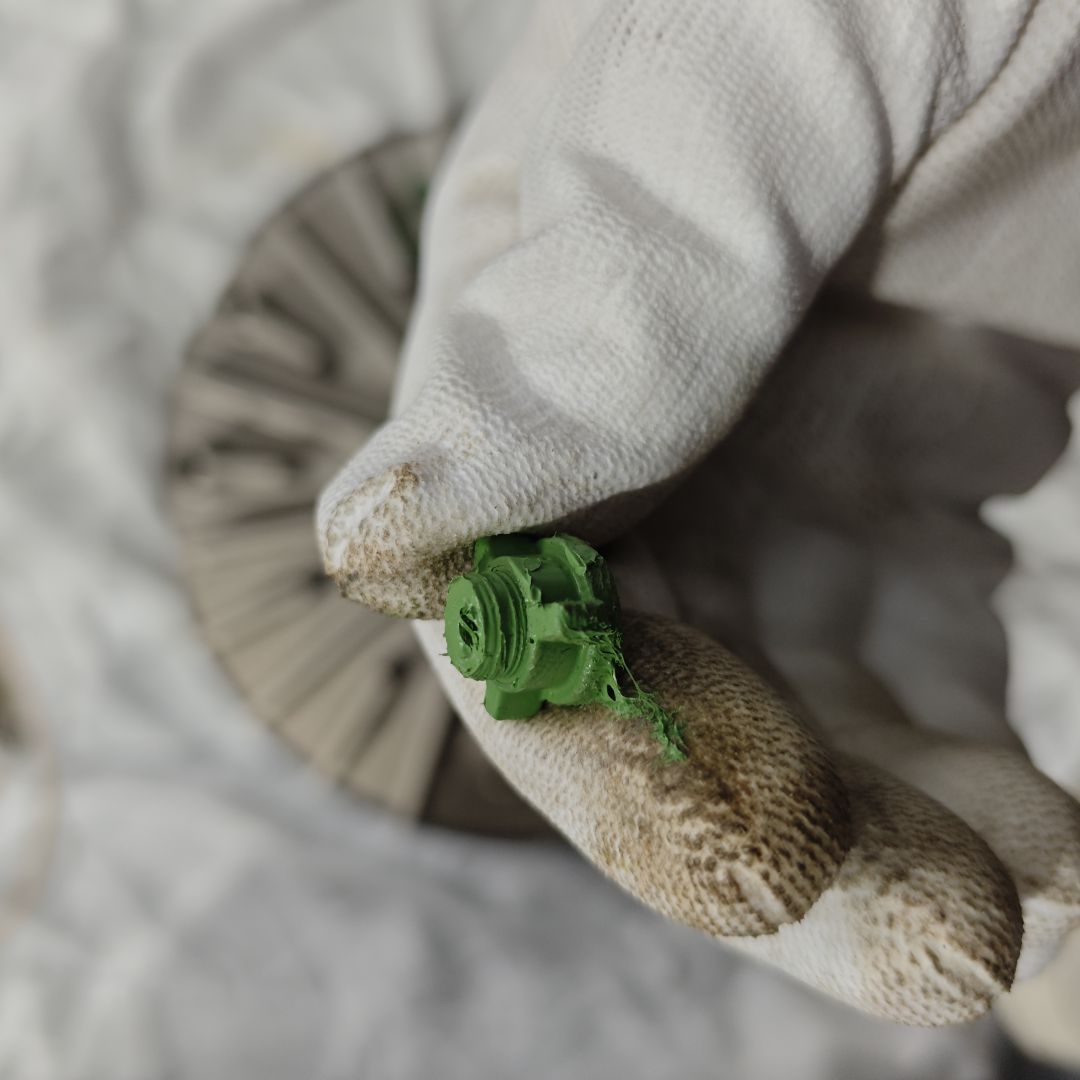

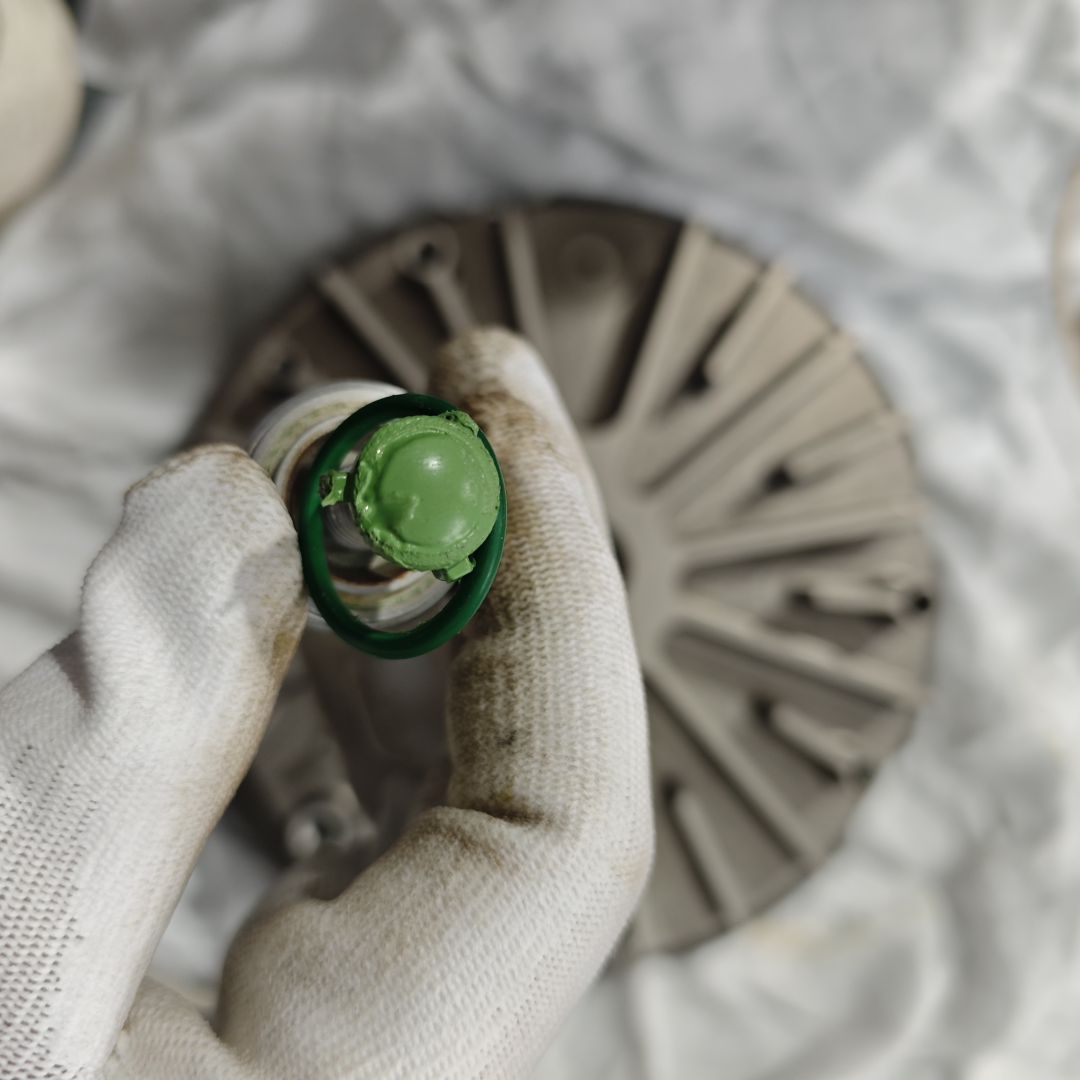

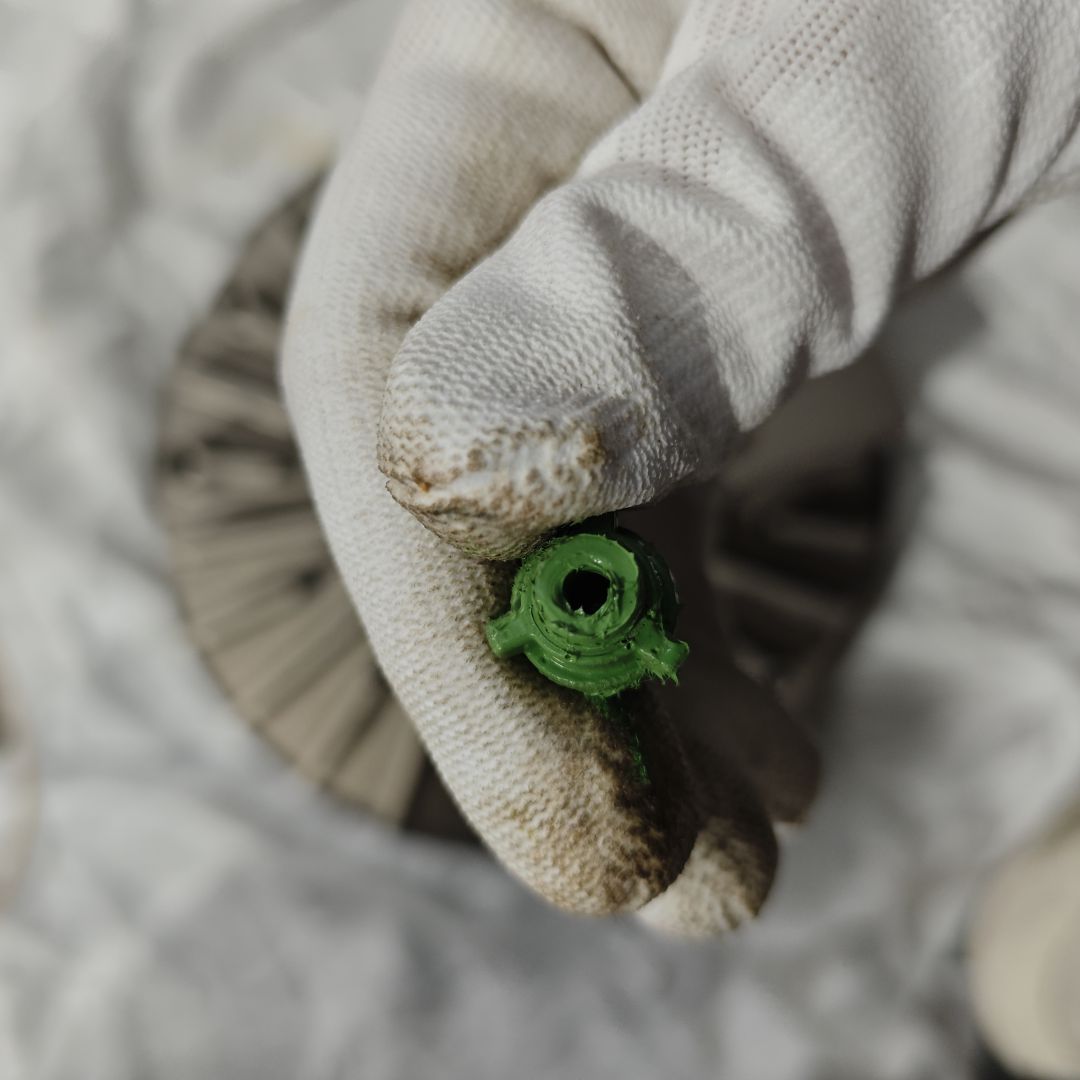

2. 胶圈（O型圈）状态：
- 材质：原厂氟橡胶（FKM），非耐强腐蚀的Chemraz材质。
- 外观：严重溶胀（体积膨胀约30%）、表面发粘、局部开裂、弹性丧失。
- 截面：断面粗糙、有腐蚀凹坑，部分区域碳化变硬。
3. 密封面：无划痕、无变形，排除机械密封面损伤。
4. 结论：腐蚀性气体（氟/氯）长期侵蚀氟橡胶胶圈，导致密封失效、内漏，真空度大幅下降。
二、故障根因分析

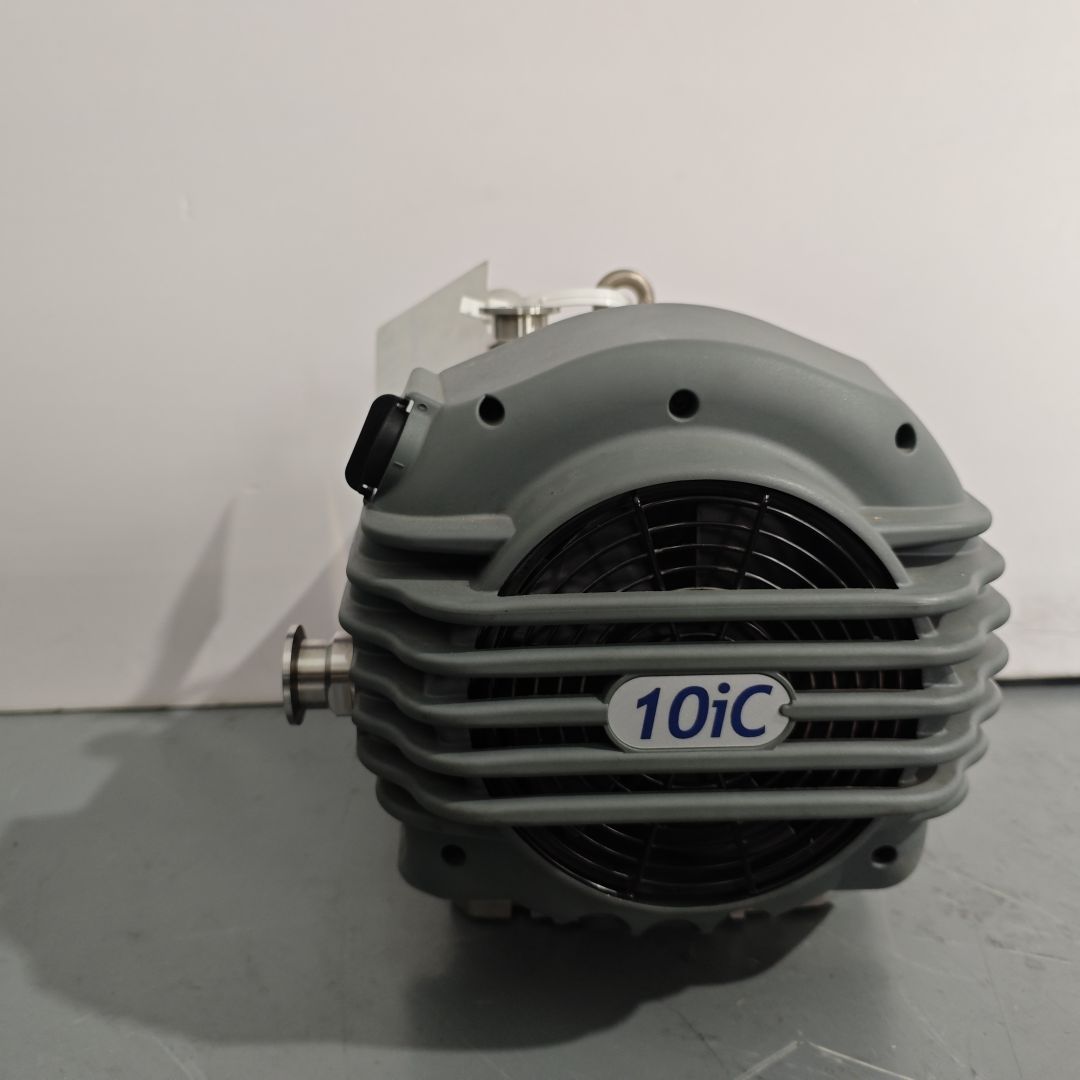

1. 材质不匹配：nXDS10iC虽为耐腐蚀版，但原厂标配普通氟橡胶（FKM）胶圈，仅适配水蒸气、稀酸碱；含氟/氯等强腐蚀气体工况需升级为全氟醚橡胶（Chemraz）密封套件。
2. 工况适配不足：半导体工艺尾气含微量强腐蚀气体，长期渗透侵蚀FKM胶圈，导致溶胀、降解、密封失效。
3. 维护缺失：未按强腐蚀工况要求缩短密封件更换周期（常规2年→强腐蚀6–12个月），胶圈超期服役。
三、解决方案与实施
1. 密封件升级更换
- 更换原厂Chemraz耐化学腐蚀密封套件（A73501807），含全氟醚O型圈、端面密封条、轴封，适配强腐蚀气体。
- 清洁密封槽、密封面，无杂质、无划痕，按原厂力矩均匀紧固螺栓。
2. 工况优化
- 进气端加装耐腐蚀气体过滤/中和装置，减少腐蚀性气体直接接触泵腔。
- 合理启用气镇功能，降低可凝性气体与腐蚀性成分浓度。
3. 维护规程更新
- 强腐蚀工况下，每6个月检查密封件，每12个月强制更换。
- 建立真空度月度记录台账，异常时提前介入排查。
四，图片
